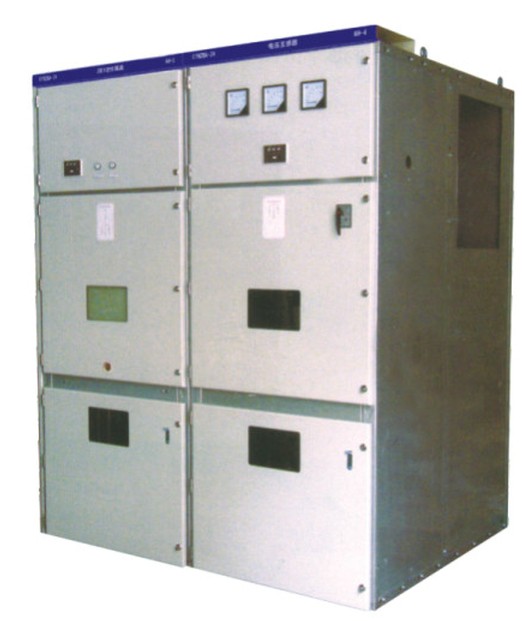

一、概述
KYN28A-24(Z)(GZS1)铠装抽出式文流金属封闭开关设备(以下简称“开关设备.)，适用于三相文流50Hz电力系统.用于接受和分配电能并对电路实行控制，保护及监测.

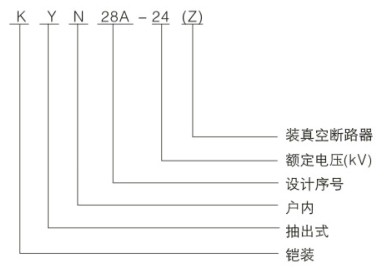

二、型号及含义
三、使用环境条件
3.1、周围空气温度:最高温度40℃.最低温度-15℃
3.2、相对湿度:日平均值不大于95%.日平均水燕气压力不超过2.2Kpa
月平均值不大于90%。月平均水蒸气压力不超过1.8Kpa
3.3、海拔高度:1000m及以下
3.4、地及烈度:不超过8度。
3.5、周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
3.6、无经常性的剧烈振动场所.
3.7、在超过GB3906规定的正常的环境条件下使用时.由用户和制造商协商；
四、主要技术参数
项目 | 单位 | 教据 | ||
额定电压 | kV | 3.6,7.2,12,24 | ||
额定频率 | HZ | 50 | ||
断路器额定电流 | A | 630,1250,1600,2000,2500,3150,4000 | ||
开关柜额定电流 | A | 630,1250,1600,2000,2500,3150,4000 | ||
额定动稳定电流(4s) | kA | 16,20,25,31.5,40,50 | ||
额定稳定电流(峰值) | kA | 40,50,63,80,100,125 | ||
额定短路开断电流 | kA | 16,20,25,31.5,40,50 | ||
额定短路关合电流(峰值) | kA | 40,50,63,80,100,125 | ||
额 |
lmin工频耐受电压 | 极间、极对地间 | kV | 24,32,42,65 |
端口间 | kV | 24,32,48,79 | ||
雷冲击耐受电压（峰值） | 极间、极对地间 | kV | 40,60,75,125 | |
端口间 | kV | 46,70,85,145 | ||
外充Ip4X、隔离间、断路器室门打开时为IP2X | ||||
注:电流互感器的短路容量单独考虑;
五、产品给构特征
5.1、开关设备结构（见图1）。
5.2、完全金属铠装.组装式结构.组合方案广。
5.3、柜体选用进口的敷铝锌薄钢板，经MINGE机床加工.采用先进的多重折边工艺.用拉铆螺母、高强度螺栓联接.且精度高重量轻、强度高、 零件通用性强。
5.4、可配装VS1-24系列或进口VD4系列真空断路器，适用性广、可命性高、实现长年免维护。
5.5、手车设工作、试验位置.各位置均有定位和显示装置.安全可靠。
5.6、各类手车按模数积木式变化.保证同规格车可自由互换.不同规格车绝对不能进入。
5.7、接地开关安装方式
a.装于柜中部（前置式）便于柜后检修双面维护(图1-a),
b.装于柜后部（后置式）便于靠墙节约空间面积(图1-b),
5.8、电流互感器安装方式:
a.柜后部电缆室正装。
b.大弯板底部吊装。
5.9、电缆室可安装多达9根单芯电缆。
5.10、各高压室均有泄压通道.确保人身安全。
5.11、高可靠的联锁装置.充分满足“五防”安全要求。
5.12、由专用运载车运送手车.操作轻便.灵活。
5.13、前后门装有观察窗.可方便观察室内元件的工作状态。
