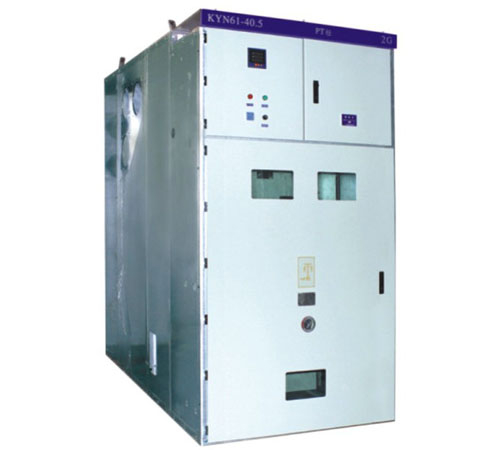

一、概述
KYN61-40.5开关设备配里性能优良的ZN85A, ZN85B真空断路器或施耐德公司SR, SF2或ABB公司HD4或阿尔斯公司「P系列六氮化硫断路器。柜体采用组装结构.提高了外观质t和制造梢度;母线采用热缩绝缘材料或环舰涂援的绝缘手段.优化电极形状.柜体结构紧凑.并具备完善的“五防,功能。
KYN61-40.5开关设备使用在40.5kV三相文流50Hz电力系统中.作为发电厂、变电所及工矿企业的配电室接受与分配电能之用;对电路其有控制、保护和监测等功能。除广泛用于一般电力系统外.还可以使用于频繁操作的场所。使用环境条件按GB3906 (3.6-40.5kV交流金属封闭开关设备)所规定的正常使用条件。

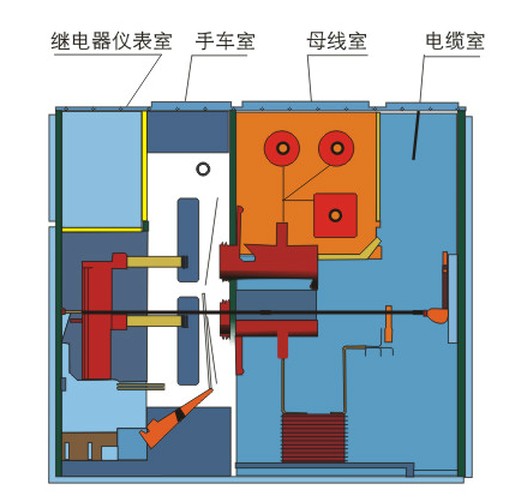

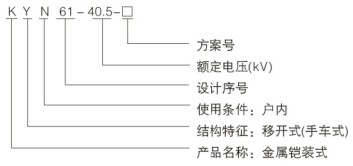

二、组号及含义
三、使用条件
3.1、环境温度:上限+40℃.下限-10℃;
3.2、海拔高度不超过1000m:
3.3、空气相对湿度:日平均值不大于95%.月平均值不大于90%:
3.4、地展烈度不超过8度;
3.5、不适用于有腐蚀性或可挑性气体、水燕气等明显污染的场所。
注:超出上述正常使用条件时.用户可与制造厂协商确定。
四、主要技术参致
4.1 KYN61-40.5开关柜额定参数
名称 | 单位 | 数值 | |
额定电压 | kV | 40.5 | |
额定电流 | A | 400,630,800,1250.1640,2000 | |
额定短路开断电流 | kA | 25,31.5 | |
额定短路关合电流 | kA | 63,80 | |
动称定电流(峰值) | kA | 63,80 | |
4S热称定电流(有效值) | kA | 25,31,5 | |
额定绝缘水平 | 雷电冲击耐压 | kV | 185 |
主回路1min工频耐压 | 95 | ||
外形尺寸 (宽x深x高) | 配ZN85A | m | 1.2x2.6x2.4 |
配ZN85B | 1.4x2.8x2.8 | ||
防护等级 | 外壳/内部 | IP3X/lP2X |
4.2 ZN85A-40.5真空断路器额定参教
名称 | 单位 | 数值 | |
额定电压 | kV | 40.5 | |
额定电流 | A | 1250,1600,2000 | |
额定短路开断电流 | kA | 25,31.5 | |
额定短路关合电流 | kA | 63,80 | |
动稳定电流(峰值) | kA | 63,80 | |
4S热稳定电流(有效值) | kA | 25,31.5 | |
额定绝缘 | 雷电冲击耐压 | kV | 185 |
主回路1min工频耐压 | 95 | ||
额定频率 | HZ | 50 | |
额定操作顺序 | O一0 ,3s一CO一1 80s一CO | ||
机械寿命 | 次 | 10000 | |
合闸时间 | ms | 50一100 | |
分闸时间 | ms | 35一60 |
