一、概述
结合国内实际情况研制开发的.整台产品具有体积小、安装维护简便、低嗓音、低损耗、防盗、过负荷能力强、全保护等特点。适用千新建小区、绿化带、公园、车站宾馆、工地、机场等场所。
YB6系列预装式变电站,适用于10kV环网供电.双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。

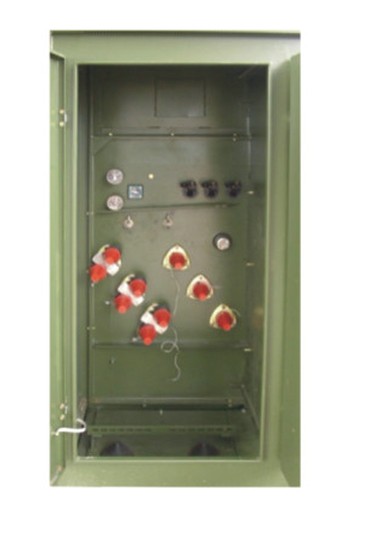

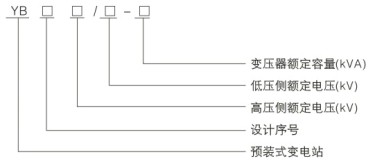

二、型号及含义
三、功能及特点
3.1全绝缘、全密封、免少维护、可靠保证人身安全;
3.2结构紧凑、体积仅为同容最欧变的1/3-1/5,高度低:
3.3可采用分箱式结构.避免变压器油箱内油的污染;
3.4高压侧采用双熔丝全范困保护,大大降低成本:
3.5即可用环网.也可用于终端。电缆头可在200A负荷电流时紧急插拔;
3.6箱体采用蜂窝式双夹层复合板。隔沮又散热的功能;
3.7低压侧加装电子缺相保护器.当系统内出现不正常电压时。可快速分断主进开关;
3.8高压侧油浸式负荷开关或SF6负荷开关.可电动升级.为实现配网自动化打下基础。
3.9采用油漫式S9或性能更优的S11系列变压器。
4.1海拔高度不超过1000m;
4.2环境温度:-35℃-+40℃;
4.3相对湿度:日平均值不大于95%.月平均值不大于90%;
4.4安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所.地面倾角不大于3°。
五、主要技术参数
5.1预装式变电站技术参数表
序号 | 名称 | 单位 | 技术参数 |
1 | 额定电压 | kV | 1 0/O.4(高压/低压) |
2 | 最高工作电压 | kV | 12(高压侧) |
3 | 额定频率 | HZ | 50 |
4 | 额定容量 | kVA | 50一1600 |
5 | 1分钟工频耐压 | kV | 35 |
6 | 蓄电冲击电压 | kV | 75 |
7 | 冷却方式 | 油浸自冷 | |
8 | 离压后备熔断器开断电流 | kA | 50 |
9 | 插入式熔断器开断电流 | kA | 2 .5 |
10 | 环境温度 | ℃ | 一35一+40 |
11 | 线圈允许温升 | ℃ | 65 |
12 | 无载调压 | ±5%或±2 x 2.5% | |
13 | 噪声等级 | db | 50 |
14 | 防护等级 | IP43 |
5.2变压器技术参数表
选用新型S9系列变压器器身,损耗低.过载能力好.抗短路能力强。所有紧固件均经过防松处理。免吊芯;也可选用性能更优良的S10系列及S11系列变压器
容量 | 电压kV | 联接组标号 | 空载电流% | 空载损耗KW | 阻搞电压% | 负载损耗W | |||||||
高压 | 低压 | S9 | S10 | S11 | S9 | S10 | S11 | S9 | S10 | S11 | |||
50 |
10±5% |
0 .4 |
Dynll | 2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 |
4 .0 | 0.87 | 0.83 | 0.87 |
63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
8O | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
100 | 1.8 | 1.55 | 0.65 | O.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
3 15 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 5.15 | 4.82 | 5.15 | ||||
630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 |
4,5 | 6.2 | 5.86 | 6.2 | |||
800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 7.5 | 7.2 | 7.5 | ||||
1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 1.22 | 12.0 |
