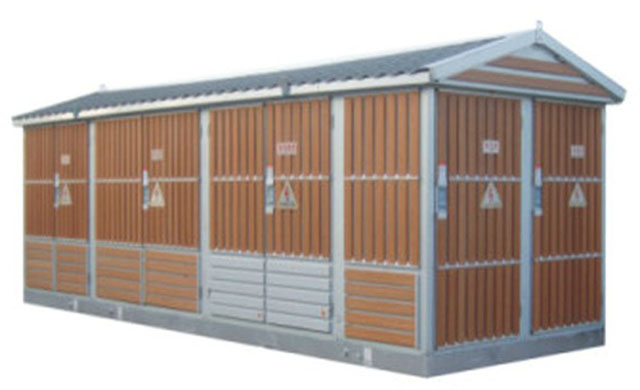

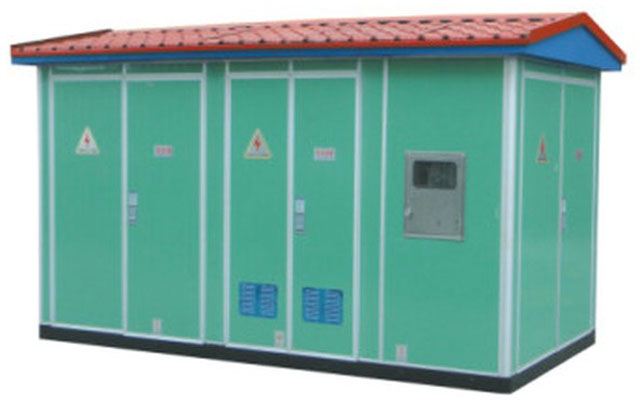

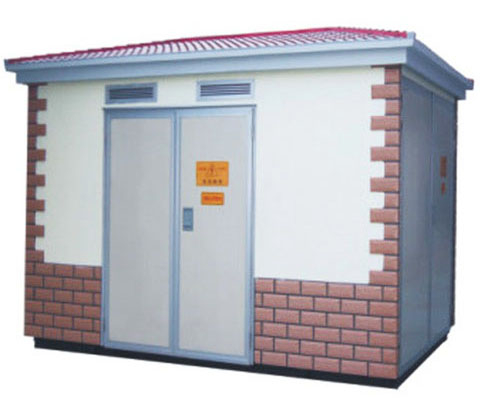

一、概述
适用于城市公共配电、路灯配电、工矿企业、市区建筑、住宅小区、油田码头、宾馆、公园及工地施工等,可实现环网或终端型供电方式。
二、型号和含义
三、使用环境条件
3.1海拔高度: ≤1000m;环境温度:-25℃一+40℃;
3.2温度:最高月平均气温+30℃,最高年平均气温+20℃;
3.3相对湿度:日平均≤95%,月平均≤90%;
3.4防展水平:水平加速度0.4m/s.垂直加速度0.15m/s;
3.5安装地点无剧烈冲击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险,当不能满足正常使用条件要求时.请用户与我公司协商解决。
四、产品结构特点
4.1本变电站由高压室、变压器室和低压室组成,可布置成目字型或品字型;
4.2具有终端.环网或双电源供电方式;
4.3可做成单台或双台变压器的供电方案;
4.4可选择油浸电力变压器和干式电力变压器:
4.5箱体设有足够的自然通风口和隔热措施,可保证所有电器设备正常运行 (如用户需求可采用强制冷却);
4.6“五防’功能齐全,操作维护方便.运行安全可靠;
4.7外兜材料为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合,耐老化、阻燃、防腐、防水、防尘、具备长期户外使用条件;
4.8体积小、重量轻、外型美观与环境协调;
4.9当选用SF6负荷开关柜时,箱变整体尺寸小,更适用于小区建设.路灯工程改造。
4.10高压环网柜内可装配网自动化终端(RTU)实现短路及单相接地故障的可靠检测.具备“四遥”功能.便于配网自动化升级。
五、高压侧
预装式变电站高压一般采用负荷开关一熔断器组合电器保护,熔断器一相熔断后,三相联动脱扣,负荷开关有压气式、真空、六氮化硫等型式可选,可配电动操作机构,实现自动化升级;熔断器为高压限流熔断器.带摘击器,动作可靠.开断容且大。对于800kVA以上的变压器,可选用ZN12, ZN28, VS1等真空断路器保护。
六、低压侧
低压侧主开关采用万能式或智能型断路器,出线开关选用新型塑壳式开关体积小、飞弧短.出线灵活;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选择。
七、变压器
预装式变电站选用低损耗、油浸式、全密封S9, S10, S11系列变压器,也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器,变压器可方便地进出。

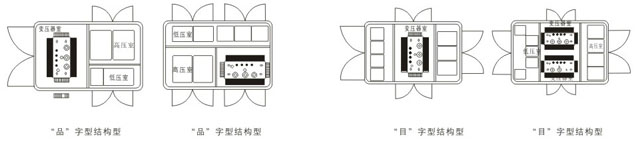

八、产品结构图
九、主要技术参数
序号 | 名称 | 单位 | 高压器 | 变压器 | 低压电器 |
1 | 额定电压 | KV | 6/10 | 6/0.4 10/0.4 | 0 .4 |
2 | 额定容量 | KVA | 50~1600 | ||
3 | 额定电流 | A | 200、400、630 | 100一3200 | |
4 | 额定短路开断电流 | A | 负荷开关400一630 | 15~63KA | |
KA | 组合开关取决于熔断器 | ||||
5 | 额定短时耐受电流 | KA | 16.20(45) | 15(1S) | |
30(1S) | |||||
6 | 额定峰值耐受电流 | KA | 3 1 .5,50 | 30 | |
63 | |||||
7 | 工频耐压(lmin) | KV | 相对地及相间32/42 | 25/35‘油浸) | ≤0 .3,2 |
隔离断口36/48 | 20/28(干式) | >0.3,2.5 | |||
8 | 留电冲击耐压(峰值) | KV | 相对地及相间60/75 | 60/75 | |
隔离断口70/85 | |||||
9 | 箱体防护等级 | IP23 | |||
10 | 噪声水平 | db | 55 | ||
11 | 执行标准 | GB/T 17467(高压“低压预装式变电站) | |||
DL/T537《6-35KV箱式变电站订货技术条件》 |
