一、概述
GN22-12(CD)型隔离开关适用于三相交流50Hz，额定电压12kV的户内装置。供高压设备在有电压而无负载的情况下接通、切断或转换线路之用。
本型隔离开关用CS6-2手力机构或CX-6Ⅱ型电动机构进行操作，可装在隔离开关的左边或右边。
二、主要技术参数
项目 | 单位 | 参数 | ||
额定电压 | kV | 12 | ||
额定频率 | Hz | 50 | ||
额定电流 | A | 1600-2000 | 1600-2000 | |
额定短时耐受电流 | kA | 40 | 40 | |
额定峰值耐受电流 | kA | 100 | 100 | |
额定短路持续时间 | s | 4 | ||
| 额定绝缘水平 | 1min工作耐受电压 | kV | 极间、极对地42端口49 | |
| 雷电冲击耐受电压（峰值） | kV | 极间、极对地75端口85 | ||

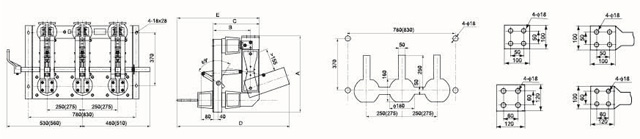

三、产品主体机构图
型号规格 | A | B | C | D | E |
GN22-12/1600-2000 | 543 | 781 | 940 | 490 | 50 |
GN22-12/2500-3150 | 544 | 788 | 950 | 494 | 60 |
