一、概述

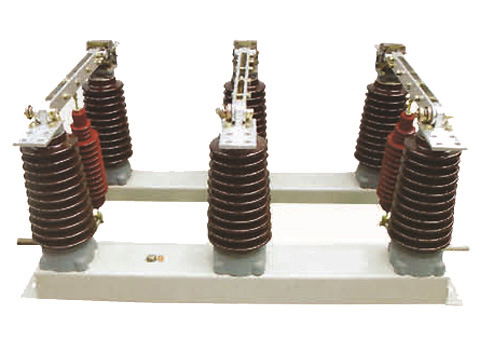

GN27-40.5户内高压隔离开关，是三相交流50Hz的高压开关设备，用于电压35kV的电力系统中，作为有电压无负载的情况下分、合电路之用。配用CS6-2手动型操动机构或CX6电动机构。
二、产品特点
设计科学、合理、结构新颖；
多触点，旋转式接触，自清扫能力好，提高散热能力；
接触点在两上面内，操作力距小、耐压力大，易调整；
采用在爬距，加强绝缘能力、耐受电压均满足最高要求；
在转轴上加装轴承，使用寿命提高，操作轻便。
三、主要技术参数
型号规格 | 额定电压 (kV) | 额定电流 (A) | 额定短时耐受电流有效值/时间(kA/4s) | 额定峰值耐受电流(kA) | 雷电冲击耐受电压 | 1min工频耐受电压 | ||
对地及极间 | 断口 | 对地及极间 | 断口 | |||||
（kA） | （kA） | |||||||
GN27-40.5CD/630-20 | 40.5 | 630 | 20/4s | 630 | 185 | 215 | 95 | 115 |
GN27-40.5CD/1250-31.5 | 40.5 | 1250 | 31.5/4s | 1250 | 185 | 215 | 95 | 115 |

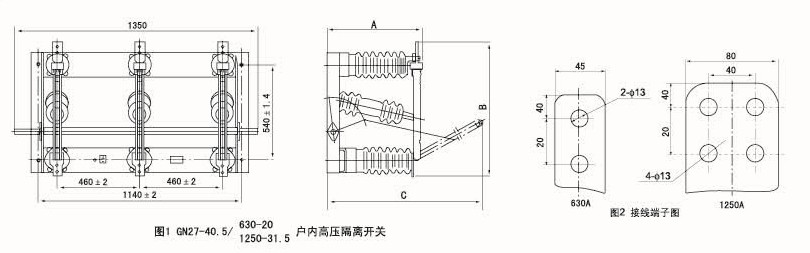

型号规格 | A | B | C |
GN27-40.5/630-20 | 543 | 781 | 940 |
GN247-40.5/1250-31.5 | 544 | 788 | 950 |
