一、概述

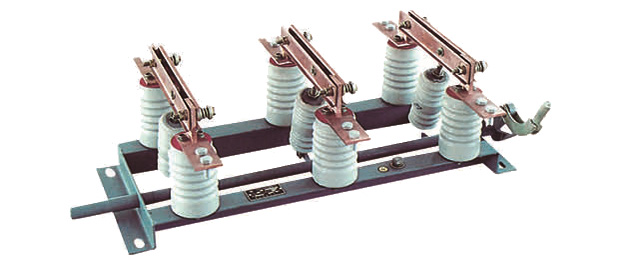

GN19-12C为穿墙型隔离开关(其中: C1—转动在穿墙侧；C2—开断在穿墙侧；C3—两侧均为穿墙侧)。GN19-12W为防污型，GN19-12G为高原型，GN19-12X为加装带电显示器，GN19-12ST为双投型隔离开关。本产品配用CS6-1手动操作机构。
二、主要技术参数
型号规格 | 额定电压（kV) | 额定电流（A） | 额定短时耐受电流4S(kV) | 额定峰值耐受电流（kA） |
GN19-12/400-12.5 | 12 | 400 | 12.5 | 31.5 |
GN19-12/630-20 | 12 | 630 | 20 | 50 |
GN19-12/1000-31.5 | 12 | 1000 | 31.5 | 80 |
GN19-12/1250-31.5 | 12 | 1250 | 31.5 | 80 |
GN19-12C/400-12.5 | 12 | 400 | 12.5 | 31.5 |
GN19-12C/630-20 | 12 | 630 | 20 | 50 |
GN19-12C/1000-31.5 | 12 | 1000 | 31.5 | 80 |
GN19-12C/1250-31.5 | 12 | 1250 | 31.5 | 80 |

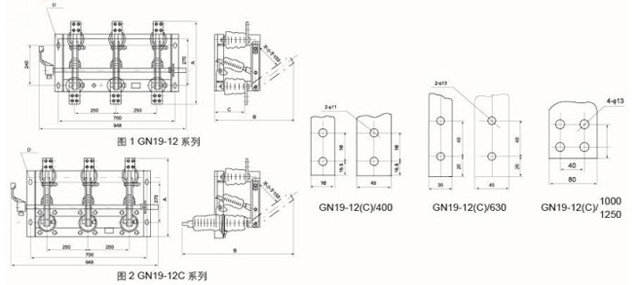

三、产品主体机构图
型号规格 | A | B | C | D |
GN19-12/400 | 450 | 446 | 185 | 4-14*24 |
GN19-12/630 | 470 | 446 | 185 | 4-14*24 |
GN19-12/1000/1250 | 510 | 500 | 196 | 4-18*28 |
GN19-12C/400 | 420 | 690 | 185 | 4-14*24 |
GN19-12C/630 | 430 | 690 | 185 | 4-14*24 |
GN19-12C/1000/1250 | 470 | 745 | 196 | 4-18*28 |
