一、概述
GN30-12型分平装型、穿墙型、平装型接地型、穿墙接地型；接地型又分动触头侧接地静触头侧接地和动静触头双接地等。额定电流400-4000A。适用于箱式金属封闭固定开关柜配用CS6-2型、JSXGN-10型手动操作机构，也可选电动操机构。
二、主要技术参数
项目 参数 产品型号规格 | GN30-12/400-12.5 GN30-12D/400-12.5 | GN30-12/630-20 GN30-12D/630-20 | GN30-12/250-31.5 GN30-12D/250-31.5 | GN30-12/1600-3150 GN30-12/1600-3150 | ||
额定电压（kV） | 12 | |||||
额定电流（A） | 400 | 630 | 1000 | 1250 | 600~3150 | |
额定短时耐受电流（kA） | 12.5 | 20 | 31.5 | 31.5 | 40 | |
额定短时持续时间（s) | 12 | |||||
额定峰值耐受电流（kA） | 31.5 | 50 | 80 | 80 | 100 | |
额定绝缘水平 | 1min工作耐受电压 | 极间、极对地42断口49 | ||||
雷电冲击耐受电压（峰值） | 极间、极对地75断口85 | |||||

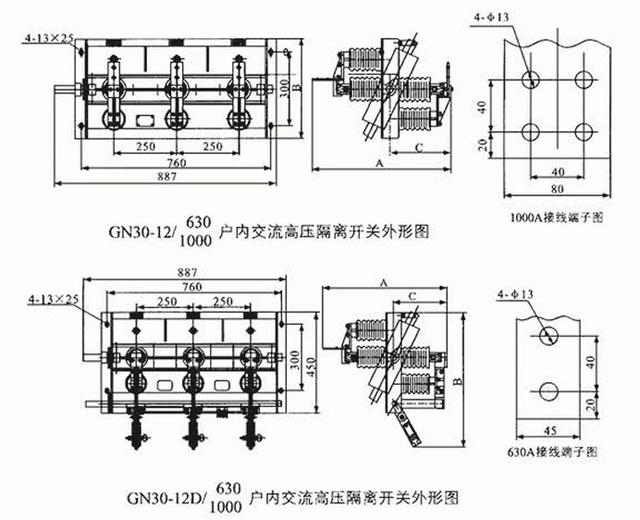

三、产品主体机构图
