一、概述
GN口-12型隔离开关适用于三相交流50Hz,额定电压12kV的户内装置。特别适用于小型开关柜，可使开关柜结构紧凑，占用空间小，同时该开关采用一刀两用结构(即合主刀时，不能合地刀；合地刀时，不能合主刀，)操作简单、可靠。
二、主要技术参数
项目 | 单位 | 参数 | ||
额定电压 | kV | 12 | ||
额定频率 | Hz | 50 | ||
额定电流 | A | 630 | 1250 | |
额定短时耐受电流 | kA | 20 | 31.5 | |
额定峰值耐受电流 | kA | 50 | 80 | |
额定短路持续时间 | s | 4 | ||
| 额定绝缘水平 | 1min工作耐受电压 | kV | 极间、极对地42端口49 | |
| 雷电冲击耐受电压（峰值） | kV | 极间、极对地75端口85 | ||

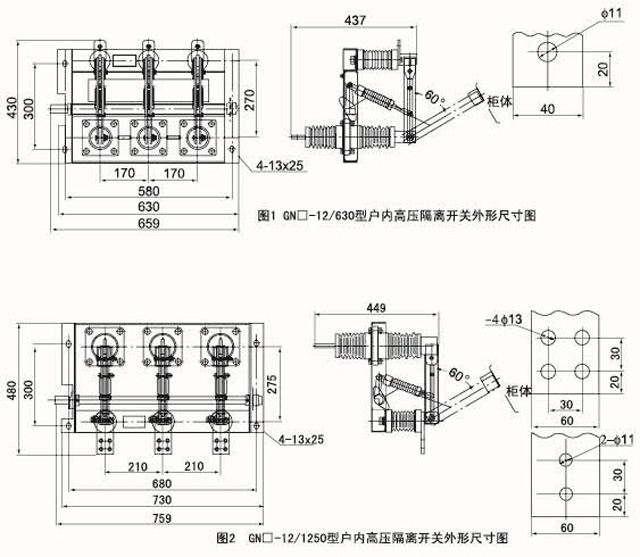

三、产品主体机构图
