一、概述
GNF38-12kV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开、关柜选配开关。
二、使用环境条件
周围空气温度:上限+40℃、下限-25℃
海拔高度2000m以下
相对湿度:日平均值不大于95%，月平均值不大于90%
周围空气应不受腐蚀或可燃性气体，水蒸气等明显污染
无经常性的剧烈震动
三、引用标准
GB1985-1989 交流高压隔离开关和接地开关
IEC129-84 交流隔离开关和接地开关
五、技术参数
项目 | 单位 | 参数 | |
额定电压 | kV | 12 | |
额定频率 | Hz | 50 | |
额定电流 | A | 630-1250 | |
额定热稳定电流（4s） | kA | 25-31.5 | |
额定动稳定电流 | kA | 63-80 | |
额定绝缘水平 | 1min工作耐受电压 | kV | 对地及相间42：隔离端口49 |
| 雷电冲击耐压 | 对地及相间75：隔离端口85 | ||

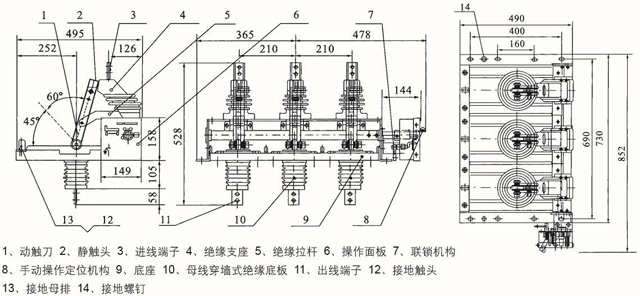

六、产品主体机构图
