一、概述
LW16-40.5系列户外六氟化硫断路器是三相交流50Hz的电气设备；适用于额定电压40.5kV的电力系统中作控制与保护之用，也可作为联络断路器及开合电容器组、电抗器组断路器使用。此断路器配用CT10型弹簧操作机构。内附电流互感器可供测量与保护用。
二、主要技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 40.5 | |
2 | 额定绝缘水平 | 1min工频耐压 | kV | 95 |
雷电冲击耐压 | kV | 185 | ||
3 | 额定频率 | Hz | 50 | |
4 | 额定电流 | A | 1600 | |
5 | 额定短路开断电流 | kA | 25 | |
6 | 额定短路关合电流(峰值) | kA | 63 | |
7 | 额定短时耐受电流 | S | 25 | |
8 | 额定短路持续时间 | kA | 4 | |
9 | 机械寿命 | 次 | 6000 | |

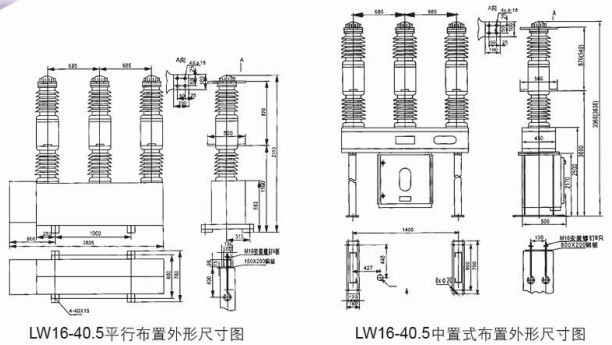

三、产品主体机构图
