一、概述
LW34-40.5系列户外高压六氟化硫断路器电寿命长，在额定电压下连续开断40kA短路电流达21次不检修，不更换六氟化硫气体，机构可靠性高，能频繁操作；每台可装12只电流互感器。
二、主要技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 40.5 | |
2 | 额定电流 | A | 1600 | |
3 | 额定短路开断电流 | kA | 40 | |
4 | 额定失步开断电流 | kA | 10 | |
5 | 额定单个电容器组开断电流 | A | 400 | |
6 | 额定操作顺序 | 分-0.3合分-180s合分 | ||
7 | SF6气体额定压力 | MPa | 0.45 | |
8 | 分闸时间 | ms | 55≤t分≤65 | |
9 | 合闸时间 | ms | 60≤t合≤100 | |
10 | 合闸速度 | m/s | 33.2 | +0.5 |
-0.2 | ||||
11 | 分闸速度 | m/s | 3.4 | +0.5 |
-0.2 | ||||
12 | 断路器重量 | kg | 1000 | |

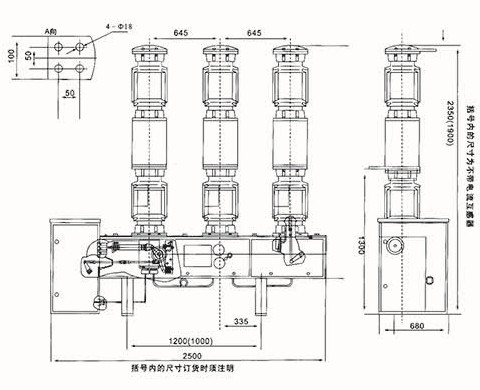

三、产品主体机构图
