一、概述

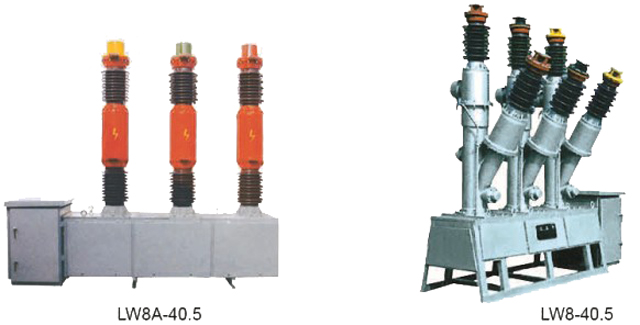

LW8-40.5(LW8A一40.5)系列户外高压六氟化硫断路器是一种以SF6气体为灭弧介质的户外安装、三相交流50Hz、额定电压35kV级高压电器设备。主要用于分、合额定电流和故障电流，分、合电容组，转接电路可用于频繁操作，也可作为联络断路器用，从而实现对输变电线路及设备的控制和保护。
断路器配用CTl4型弹簧操作机构。每台断路器可附装6-12只套管式电流互感器。
二、主要技术参数
额定电压 (kV) | 额定电流 (A) | 额定短路开 断电流(kA) | 额定短路关 合电流(kA) | 额定峰值耐 受电流(kA) | 额定短路耐 受电流(kA) | 额定短路持 续时间(S) | 额定短路电流 开断次数(次) | 重量 (kg) |
40.5 | 1600 2000 | 25 31.5 | 63 80 | 63 80 | 25 31.5 | 4 | 15 14 | 1350 |

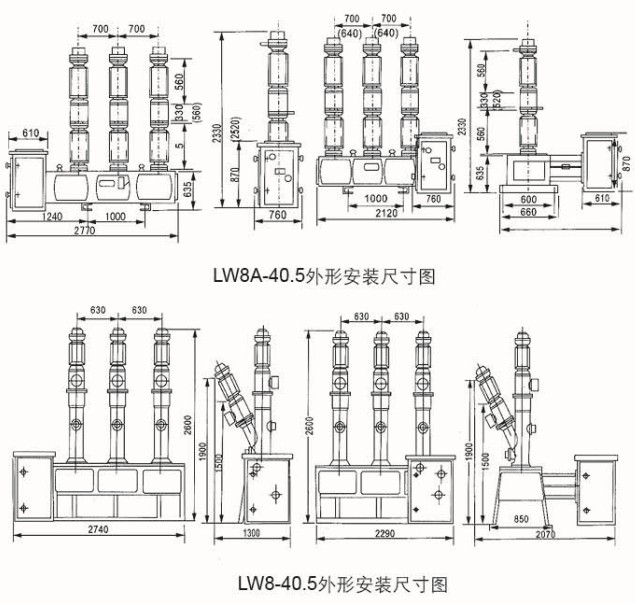

三、产品主体机构图
