一、概述
本设备用于额定电压12KV,频率50HZ的三相交流供电系统中,在供电要求较为严格,用户端需要双路电源供电的情况下,本设备采用单台真空断路器,设制了双侧隔离刀闸,进行两路电源的转换,保证了用户的供电质量,本设备有良好的防误功能,并与主开关设制了可靠机械联锁及电气闭锁,双路电源均带过流保护功能、过流延时功能、速断保护功能,带双路线路运行指示和位置指示,用户对设备运行情况一目了然,适合于供电质量要求较高的场合。
二、使用环境条件
周围空气温度:-45℃~+40℃;
海拔高度:不超过2000米;
风速不超过35m/s;
污秽等级:Ⅳ级;
地震强度不超过8度;
安装场所:无易燃、爆炸危险、化学腐蚀的场所。

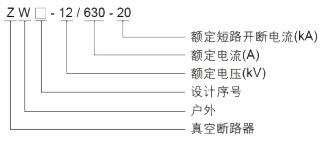

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流 | kA | 50 |
6 | 额定短时耐受电流 | kA | 20 |
7 | 额定短路关合电流(峰值) | kA | 50 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 42/48 |
11 | 雷电冲击耐受电压(峰值)相间、对地/断口 | kV | 75/85 |
12 | 二次回路1min工频耐压 | kV | 2 |
