一、概述
适用范围:
zw43-12系列户外交流真空断路器是ZW32型断路器的小型化产品,属于三相交流50HZ、额定电压12KV的户外高压开关设备。适用于开关、关合城市或农村配电系统的负荷电流、过载电流和短路电流。
二、使用环境条件
海拔高度不超过2000m;
周围空气温度:-40℃~+45℃;
风速不大于35m/s;
污秽等级:IV级;
安装场所:无易燃、爆炸危险、化学腐蚀的场所;
地震强度不超过8度。

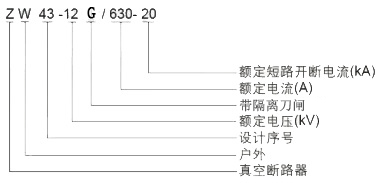

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 额定频率 | Hz | 50 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流(峰值) | kA | 50 |
6 | 额定短时耐受电流(4S) | kA | 20 |
7 | 额定短路关合电流(峰值) | kA | 50 |
8 | 机械寿命 | 次 | 30000 |
9 | 额定电流开断次数 | 次 | 30 |
10 | 工频耐压(1min):干式相间、对地/断口 | kV | 42/48 |
11 | 工频耐压(1min):湿式 | kV | 34 |
12 | 雷击冲击耐受电压(峰值)相间、相对地、断口 | kV | 75/85 |
13 | 净重 | kg | 70 |
14 | 触头雷击磨损厚度 | mm | 3 |

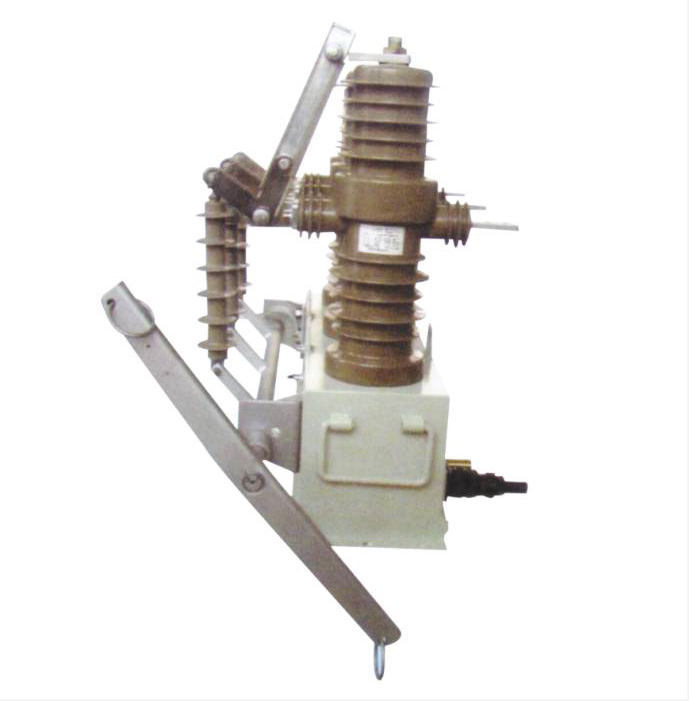

五、产品主体机构图
