一、概述

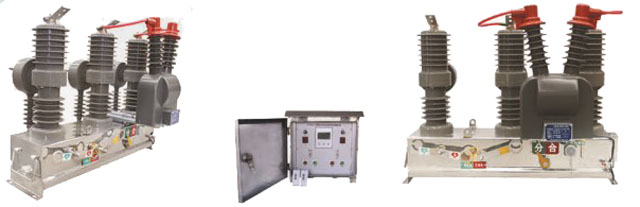

随着社会的发展，人们对供电可靠性要求越来越高，很多场合用两路电源供电以保证供电的可靠性，这就需要一种设备在两路电源之间进行可靠切换。ZW□-12/630-20双电源自动转换装置就是为满足这一需求而开发研制的。
本设备适用于额定电压12KV、50Hz的三相交流供电系统中，当主线路发生停电时，设备自动分闸，副线路确认主线路分闸后，将延时自动合闸，恢复正常供电，当主线路重新供电时，副线路检测到主线路有电后自动分闸，切换至主线路供电。此设备具有优先级选择功能，允许一次线路电压等级或不等级供电，适合于供电质量要求较高的场合。
二、使用环境条件
周围空气温度：-45℃～+40℃；
海拔高度：不超过2000米；
风速不超过35m/s；
污秽等级：Ⅳ级；
地震强度不超过8度；
安装场所：无易燃、爆炸危险、化学腐蚀的场所。

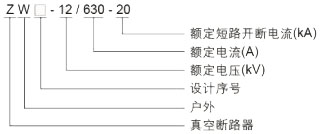

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流 | kA | 50 |
6 | 额定短时耐受电流 | kA | 20 |
7 | 额定短路关合电流(峰值) | kA | 50 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 42/48 |
11 | 雷电冲击耐受电压（峰值）相间、对地/断口 | kV | 75/85 |
12 | 二次回路1min工频耐压 | kV | 2 |
