一、概述
本设备用户额定电压12KV，频率50HZ的三相交流供电系统中，基于现有的开关设备基础上，增设了二组隔离刀闸，有可靠的机械闭锁，严格执行预订的操作顺序，同时提供串联式两个明显断口，两路可视断口与一路真空灭弧断口串联，组成一个完整的运行回路，使供电系统更加稳定可靠。
二、使用环境条件
周围空气温度：-45℃～+40℃；
海拔高度：不超过2000米；
风速不超过35m/s；
污秽等级：Ⅳ级；
地震强度不超过8度；
安装场所：无易燃、爆炸危险、化学腐蚀的场所。

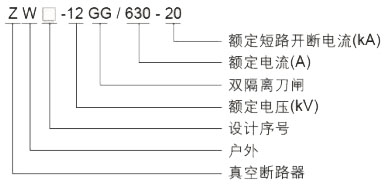

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流 | kA | 50 |
6 | 额定短时耐受电流 | kA | 20 |
7 | 额定短路关合电流(峰值) | kA | 50 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 42/48 |
11 | 雷电冲击耐受电压（峰值）相间、对地/断口 | kV | 75/85 |
12 | 二次回路1min工频耐压 | kV | 2 |
