一、概述
ZWJL-12/630-20户外高压计量式真空断路器是三相交流50HZ、额定电压12KV的户外真空断路器、计量一体化开关设备，与三相多功能表配套实现开断、关合配电系统负荷电流、过载电流和短路电流，并具有高精度高压计量装置，实现有功电能表无功电能表、有功需量表、功率因数、预付费表、记录、自动抄表。以IC卡接口，红外通讯、大画面液晶显示多项技术，灵活预置多种功能，以IC卡或手持电脑为媒介实现用户与供电部门计算机的信息传输。电力部门可根据本地具体情况自行选择一种或多种传输方式，方便电力部门实现计算机网络管理，从而适应对用户有效及时地现代化科学管理需求。
二、使用环境条件
周围空气温度：-45℃～+40℃；
海拔高度：不超过2000米；
风速不超过35m/s；
污秽等级：Ⅳ级；
地震强度不超过8度；
安装场所：无易燃、爆炸危险、化学腐蚀的场所。

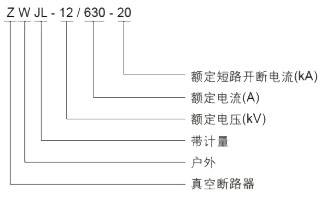

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流 | kA | 50 |
6 | 额定短时耐受电流 | kA | 20 |
7 | 额定短路关合电流(峰值) | kA | 50 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 42/48 |
11 | 雷电冲击耐受电压（峰值）相间、对地/断口 | kV | 75/85 |
12 | 二次回路1min工频耐压 | kV | 2 |

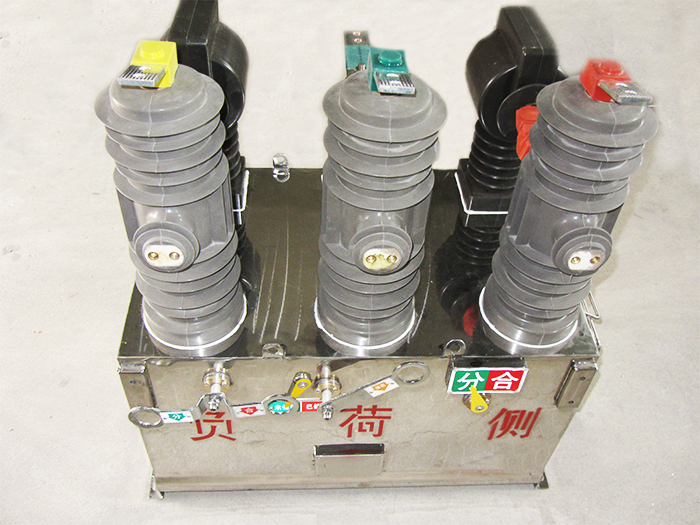

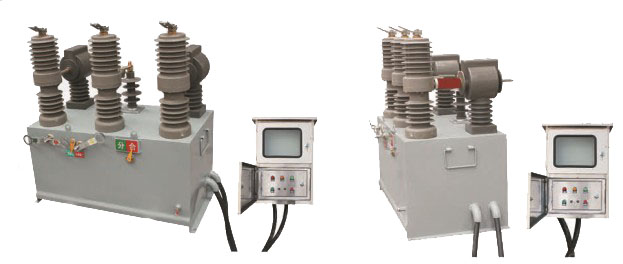

五、产品主体机构图
