一、概述

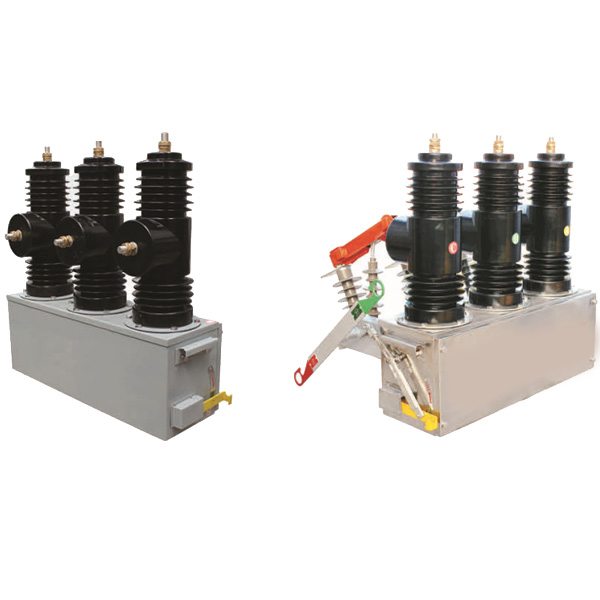

AB-3S-12系列户外高压真空永磁断路器。该产品既可作为35kV变电所主变10kV侧及10kV出线的开关，也可作为配电网的柱上开关，和控制器相结合便可方便地实现控制、保护、测量、通讯，是实现配网自动化和小型化变电所的选择设备。
主要特点:采用磁致动（永磁）机构，使部件大量减少，合闸功率大幅度减小，稳定可靠，无需定期维护保养；采用进口户外环氧树脂作为外绝缘材料，重量轻、寿命长达15年以上，耐候性好，无油、无SF6，符合环保要求；动作时间短，能快速切断故障，保护配合方便灵活；选用太阳能电池或CT作为电源，无须外接电源即可实现电动操作；选用遥控器可实现遥控操作，无须上杆即可进行停送电操作；选用一体化设计的高压隔离开关，使结构紧凑，安装检修非常方便；
二、使用环境条件
工作环境温度: -40℃~+60℃；
工作环境湿度: 0~95%;
工作环境阳光辐射:≤1.1kW/m ；
风速不超过35m/s(相当于圆柱表面上的700Pa)；
污秽等级:Ⅳ级。
履冰厚度:≤10mm
地震烈度:≤8度

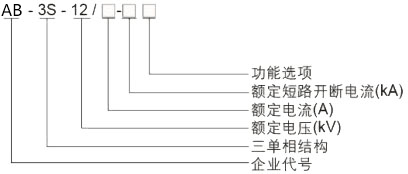

三、型号及含义
四、主要技术参数
序号 | 名称 | 单位 | 参数 | ||
1 | 额定电压 | KV | 40.5 | ||
2 | 额定绝缘水平 | 工频耐压 | 干式 | 95 | |
湿式( 对地) | 80 | ||||
雷电冲击耐压(峰值) | 185 | ||||
3 | 额定电流 | A | 1250；1600；2000 | ||
4 | 额定短路开断电流 | KA | 20；25；31.5 | ||
5 | 额定操作顺序 | 分-0.3S 合分-180S- 合分 | |||
6 | 额定短路开断电流次数 | 次 | 12 | ||
7 | 额定短路关合电流( 峰值) | KA | 50、63、80 | ||
8 | 额定峰值耐受电流 | KA | 50、63、80 | ||
9 | 额定短路耐受电流 | KA | 20、25、31.5 | ||
10 | 额定短路持续时间 | S | 4 | ||
11 | 平均分闸速度 | m/s | 1.5±0.2 | ||
12 | 平均合闸速度 | ms | 0.7±0.2 | ||
13 | 触头合闸弹跳时间 | ≤ 5 | |||
14 | 三相合( 分) 闸同期性时差 | ≤ 2 | |||
15 | 合闸时间 | ≤ 150 | |||
16 | 分闸时间 | ≤ 60 | |||
17 | 机械寿命 | 次 | 10000 | ||
18 | 额定操作电压及辅助回路额定电压 | V | DC 110/220 | ||
AC 110/220 | |||||
19 | 每相回路直流电阻( 不含互感器) | μΩ | ＜ 100 | ||
20 | 动静触头允许磨损厚度 | mm | 3 | ||
21 | 重量 | KG | 800 | ||

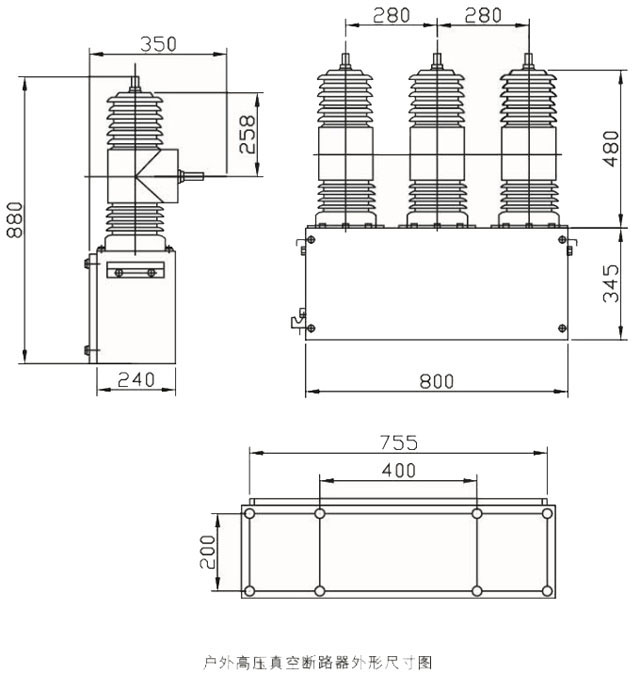

五、产品主体机构图
