一、概述

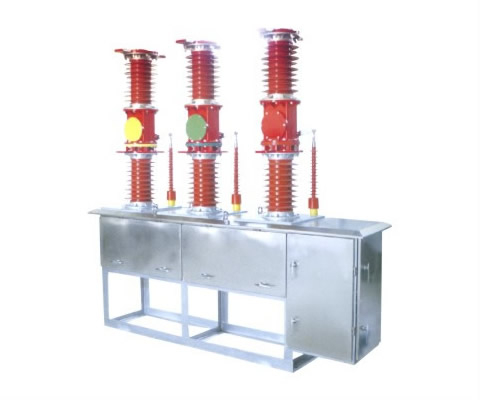

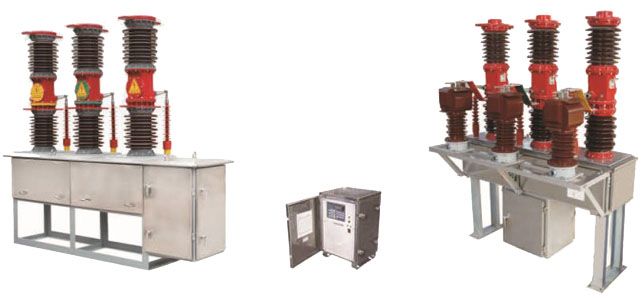

ZW7-40.5M系列户外高压永磁断路器系三相交流50Hz、额定电压为40.5kV的户外高压电器设备。附装高压永磁操作机构，可实现就地及远程快速分闸操作。
该断路器结构为瓷瓶硅胶支柱式，上支柱为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相支柱共装在一个结构箱上，灭弧室动端通过拐臂、绝拉杆与永磁机构的输出轴相联。永磁机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及永磁操动机构组成。
二、使用环境条件
海拔：≤2500m；
周围空气温度：最高 40℃,最低-35℃；
风压不超过700Pa(相当于风速34m/s)；
地震烈度不超过8度；
空气污染程度：Ⅲ级；
最大日温差：不超过25℃

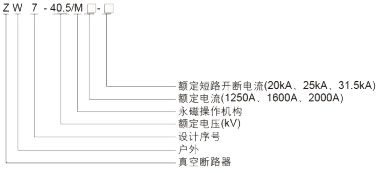

三、型号及含义
四、主要技术参数
序号 | 名称 | 单位 | 参数 | ||
1 | 额定电压 | KV | 40.5 | ||
2 | 额定绝缘水平 | 工频耐压 | 干式 | 95 | |
湿式( 对地) | 80 | ||||
雷电冲击耐压(峰值) | 185 | ||||
3 | 额定电流 | A | 1250；1600；2000 | ||
4 | 额定短路开断电流 | KA | 20；25；31.5 | ||
5 | 额定操作顺序 | 分-0.3S 合分-180S- 合分 | |||
6 | 额定短路开断电流次数 | 次 | 12 | ||
7 | 额定短路关合电流( 峰值) | KA | 50、63、80 | ||
8 | 额定峰值耐受电流 | KA | 50、63、80 | ||
9 | 额定短路耐受电流 | KA | 20、25、31.5 | ||
10 | 额定短路持续时间 | S | 4 | ||
11 | 平均分闸速度 | m/s | 1.5±0.2 | ||
12 | 平均合闸速度 | ms | 0.7±0.2 | ||
13 | 触头合闸弹跳时间 | ≤ 5 | |||
14 | 三相合( 分) 闸同期性时差 | ≤ 2 | |||
15 | 合闸时间 | ≤ 150 | |||
16 | 分闸时间 | ≤ 60 | |||
17 | 机械寿命 | 次 | 10000 | ||
18 | 额定操作电压及辅助回路额定电压 | V | DC 110/220 | ||
AC 110/220 | |||||
19 | 每相回路直流电阻( 不含互感器) | μΩ | ＜ 100 | ||
20 | 动静触头允许磨损厚度 | mm | 3 | ||
21 | 重量 | KG | 800 | ||

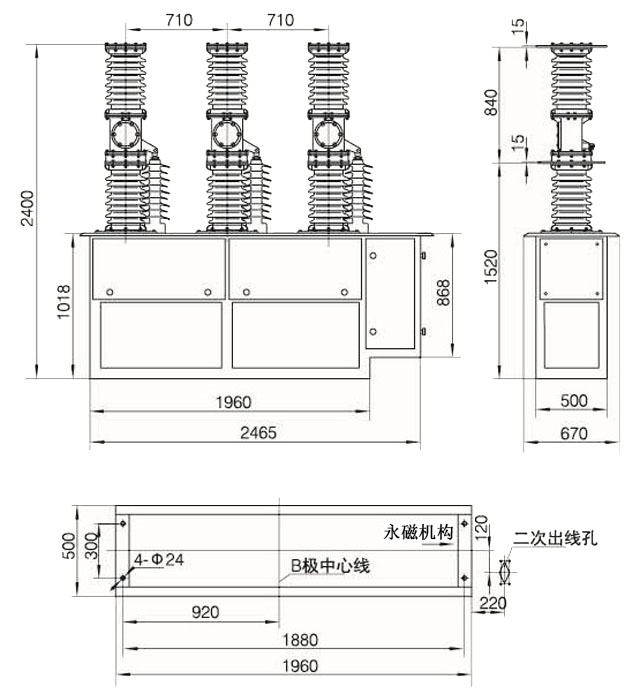

五、产品主体机构图
