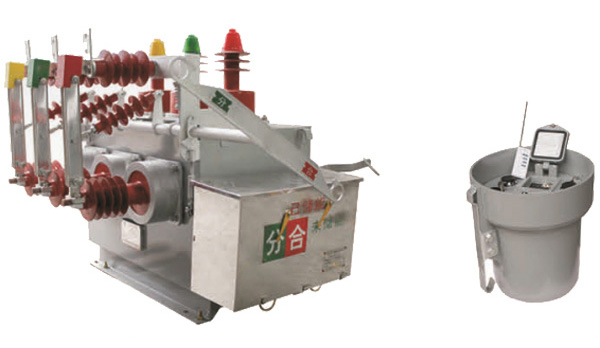

一、概述
ZW口-12G/630-20型户外智能真空断路器是主要用于额定电压12KV，频率50HZ的三相交流供电系统中，可有效的分断线路中的负荷电流、过载电流及短路电流。本设备内置零序电流互感器及保护电流互感器。在10kV的T接用户线路中，可靠的分断故障线路，确保非故障线路中正常运行。本设备自身提供操作电源，也可根据用户需要加装双侧电压互感器，使开关设备自动升级为环网运行，又可根据需要加装测量、计量CT、PT，即可实现设备在线运行情况的检测，又可实现有功及无功计量，与FTU配合使用。可通过GSM、GPRS等实现人机对话功能，是配网自动化选择设备之一。
二、使用环境条件
周围空气温度: -50℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
来自开关设备和控制设备处部的振动或地动是可以忽略的；
污秽等级:Ⅲ级。

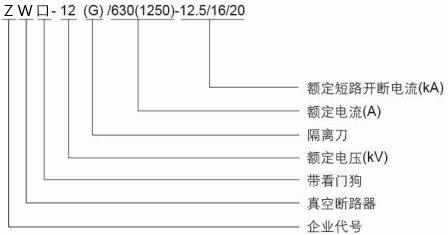

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定电流 | A | 630 1250 | ||
3 | 额定频率 | Hz | 50 | ||
4 | 额定短路开断电流 | kA | 12.5 | 16 | 20 |
5 | 额定峰值耐受电流(峰值) | kA | 31.5 | 40 | 50 |
6 | 额定短时耐受电流(4S) | kA | 12.5 | 16 | 20 |
7 | 额定短路关合电流(峰值) | kA | 31.5 | 40 | 50 |
8 | 额定短路开断电流开断次数 | 次 | 30 | ||
9 | 机械寿命 | 次 | 10000 | ||
10 | 工频耐压(1min) | kV | 42 | ||
11 | 雷电冲击耐受电压(峰值) | kV | 75 | ||
12 | 二次回路1min工频耐压 | kV | 2 | ||
13 | 净重 | kg | 150 | ||

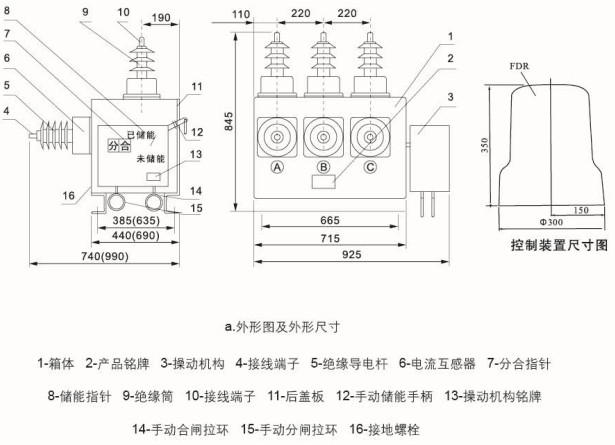

五、产品主体机构图
