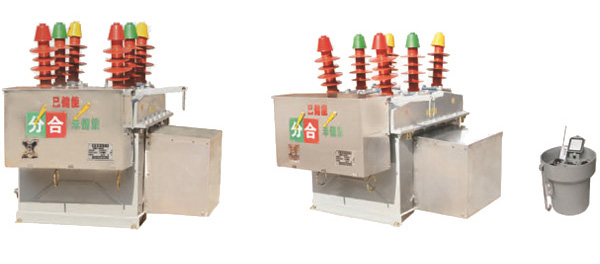

一、概述
ZW8-12P型户外智能高压真空断路器，是用于交流50Hz、电压10~12Kv的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能，可整定的涌流控制、过流及速断保护功能，还可根据用户需要配装避雷器或隔离开关。该断路器自备电源，实现就地遥控及远方控制和配网自动化并能作为站内进出线开关及站外无电源散点开关，实现环网供电，是集电源保护控制和通讯功能于一体的智能开关。
二、使用环境条件
周围空气温度: -40℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
来自开关设备和控制设备处部的振动或地动是可以忽略的；
污秽等级:Ⅲ级。

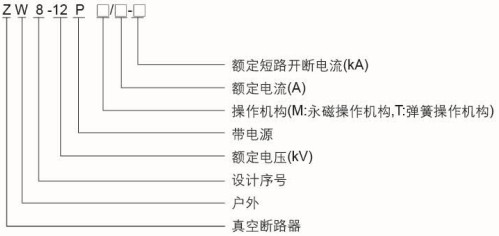

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 工频耐受 | kV | 42/48 |
4 | 雷电冲击耐压(峰值) | kV | 75/85 |
5 | 额定短路开断电流(有效值) | kA | 20 |
6 | 额定短路关合电流(峰值) | kA | 50 |
7 | 额定操作顺序 | 分-0.3s合分-180S合分 | |
8 | 额定短路电流开断次数 | 次 | 30 |
9 | 机械寿命 | 次 | 10000 |
10 | 额定操作电压(合/分闸线圈) | V | Dc220 Ac220 |
11 | 动,静触头允许磨损厚度 | mm | 3 |
12 | 隔离断口断开距离 | mm | >200 |

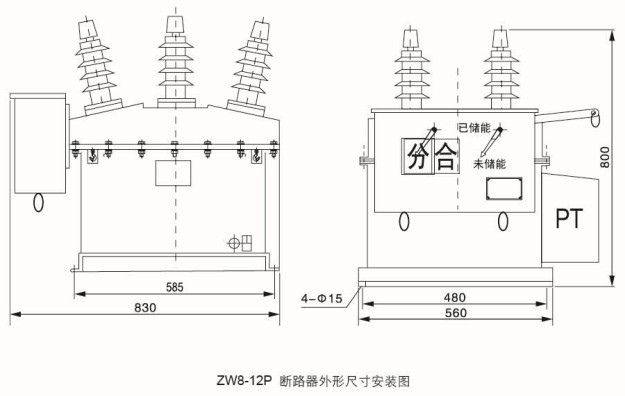

五、产品主体机构图
