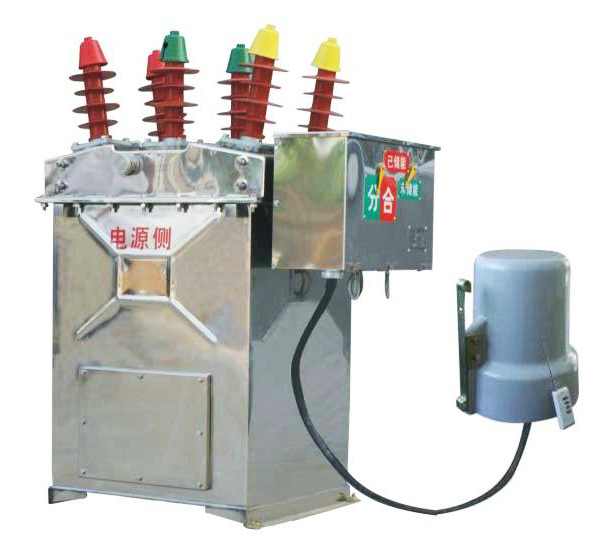

一、概述
ZW8-12系列智能真空断路器为额定电压12KV,三相交流50HZ的高压户外开关设备，具有单相接地保护功能，主要用来开断关合农网、城网和小型电力系统的负荷电流，过载电流、短路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
智能断路器具备1~3次重合闸功能，且重合器参数可以整定；
智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；
智能断路器内置独立零序CT或合成零序，可实现小电流接地保护功能，且参数可以连续整定；
智能断路器既可以实现有线远方控制，也可在杆下无线遥控。用于交流50Hz，电压12kV以内的三相电力系统，具有过载及短路保护功能，速断保护功能定时限延时保护功能,自动重合闸功能，还可根据用户需要配装避雷器或隔离开关。该智能型断路器自备电源，可就近遥控操作，备有CT，PT接口，可满足遥测要求。可通过GSM、CDMA、GPRS等传输系统，在线监视设备运行状态等。使设备更加人性化，是配网自动化选择设备。
二、使用环境条件
周围空气温度: -40℃~+50℃；
海拔高度: 不超过2000m;
最大日温差：25℃；
工作环境阳光辐射:≤0.1W/cm ；
风速不超过25m/s；
污秽等级:Ⅳ级；
履冰厚度:≤10mm；
运行环境:户外、无易燃、易爆危险、化学腐蚀及剧烈震动的场所。

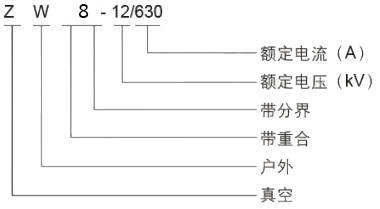

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 工频耐受 | kV | 42/48 |
4 | 雷电冲击耐压(峰值) | kV | 75/85 |
5 | 额定短路开断电流(有效值) | kA | 20 |
6 | 额定短路关合电流(峰值) | kA | 50 |
7 | 额定操作顺序 | 分-0.3s合分-180S合分 | |
8 | 额定短路电流开断次数 | 次 | 30 |
9 | 机械寿命 | 次 | 10000 |
10 | 额定操作电压(合/分闸线圈) | V | Dc220 Ac220 |
11 | 动,静触头允许磨损厚度 | mm | 3 |
12 | 隔离断口断开距离 | mm | >200 |

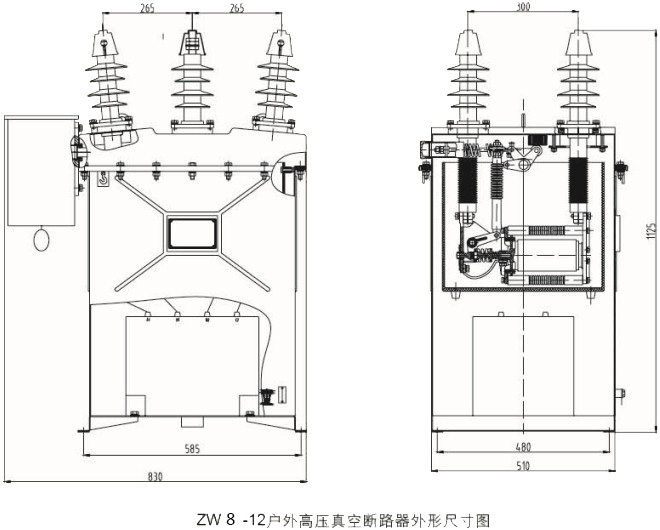

五、产品主体机构图
