一、概述
PZ30低压封闭式照明箱适用千频率50Hz,额定电压500V及以下,负荷电流不大于100A的单相及三相电路中,作动力及照明、电动机控制、对电路进行过载、漏电及短路保护。该箱设计合理、体积小,外形美观,使用安全可靠,可广泛应用于
工厂、大厦、住宅、商场等场所。

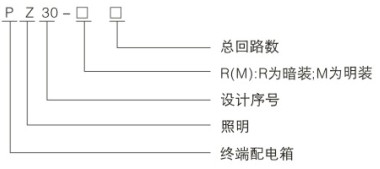

二、型号及含义
三、使用环境条件
3.1海拔高度不超过2000m;
3.2周围空气温度不超过40℃。不低于-25℃;
3.3 +20℃时空气相对温度月平均不大于90% :
3.4无剧烈振动和;中击的场所;
3.5无爆炸危险场所,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
四、产品结构
PZ30照明箱采用1.0mm厚优质钢板。外壳经高压静电喷涂处理。配以塑料透明面盖,外形美观大方、壳体上下侧均冲有敲落孔.用户进出线方便。
4.1横块化结构的工厂标准组合系统;
4.2各款箱体设计新颖美观、集标准化、系列化于一身;
4.3照明箱单相三相可以通用;单极、多极、漏电可任意组合;
4.4额定电流疾10OA.外壳防护等级达到IP3X;
4.5超薄型结构适用于轻质结构墙的暗装及墙面悬挂安装;
4.6安全可盒的单相、三相梳状母排连接.更有母排绝缘保护套使之安全性能更高.热稳定性更好。

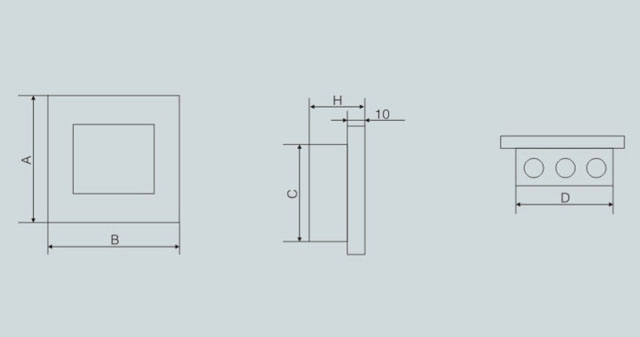

五、外形和安装尺寸
总回路数 | A | B | C | O | H | 备注 |
4 | 175 | 165 | 155 | 135 | 80 |
单排 |
6 | 230 | 200 | 205 | 175 | 90 | |
10 | 300 | 300 | 265 | 265 | 90 | |
12 | 300 | 335 | 265 | 300 | 90 | |
15 | 300 | 390 | 265 | 355 | 90 | |
18 | 300 | 445 | 265 | 410 | 90 | |
20 | 500 | 300 | 465 | 265 | 9O |
双排 |
24 | 500 | 335 | 465 | 300 | 90 | |
30 | 500 | 390 | 465 | 355 | 90 | |
36 | 500 | 445 | 465 | 410 | 9O | |
45 | 600 | 390 | 585 | 355 | 90 | 三排 |
