一、概述
XL(F)-21系列动力配电柜适用于发电厂及工矿企业、交流电压550V及以下的三相三线、三相四线、三相四线、三相五线制系统。广泛适用于工矿企业、冶金化工、宾馆银行、车站码头、轨道交通等户内、户外动力照明配电之用。若用于户外时。请与设备生产厂家协商解决。

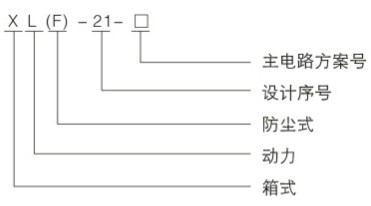

二、型号及含义
三、使用环境条件
3.1环境温度:-5℃一+40℃.且24h内的平均温度不超过+35℃。
3.2海拔高度:不超过2000m。
3.3相对温度:在周围空气温度为+40℃时不超过50%:在较低温度下可以有较高的相对温度(如:+20℃时为90%)，考虑到温度的变化允许产生适度的凝露.
3.4设备安装时垂直面的倾斜度不应不超过5℃。设备应安装在无剧烈振动、无冲击及无腐蚀的场所。
四、主要技术参数(见表)
序号 | 名称 | 单位 | 数据 |
1 | 主电路额定电压 | V | AC 380 |
2 | 辅助电路额定电压 | V | AC 220 380 |
3 | 额定频率 | HZ | 50 |
4 | 额定绝缘电压 | V | 660 |
5 | 额定电流 | A | ≤800A |
五、主电路方案
本开关柜主电路方案共105个。但不包括由于辅助电路控制与保护的变化而派生方案和规格。

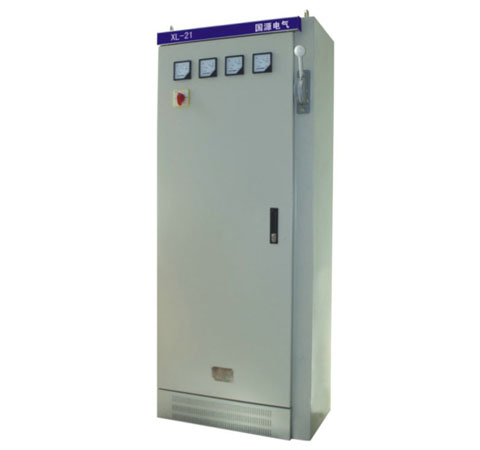

六、产品结构
XL(F)-21型低压动力配电柜系户内靠墙或不靠墙安装。可制成单开门或双开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前门可装设刀开关操作手柄。作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开柜门。配电箱内部所有设备为敞露，便于检修维护，本配电箱装有空气断路器.熔断器作为短路保护外。还可装有接触器和热继电器。作电动机频繁启动、欠压、过载保护功能若配相应电器元件，则起到马达接地保护劝能。门与壳体均焊有接地螺钉。确保壳体与地连接可靠。

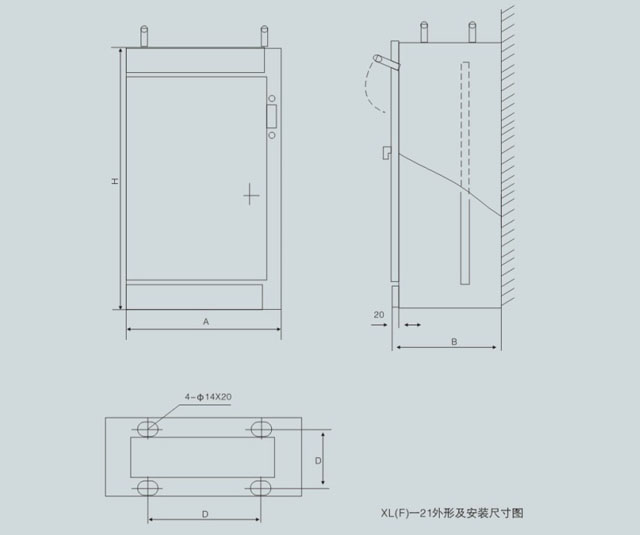

A(mm) | B(mm) | C(mm) | D(mm) | H(mm) |
700 | 470 | 500 | 400 | 1700 |
700 | 370 | 500 | 300 | 1700 |
600 | 370 | 400 | 300 | 1600 |
600 | 370 | 600 | 300 | 1700 |
800 | 470 | 600 | 400 | 1800 |
