一、概述
JXF1系列配电箱是一种根据元件型号、规格、数量设计组装成各种控制功能的配电装置。产品广泛应用工业及民用建筑中,额定电压380V及以下，频率为50Hz的电力系统中作动力配电、照明配电及自动化控制。

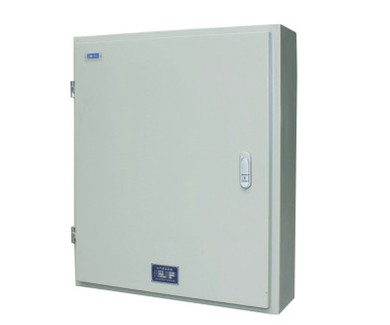

JXF1系列产品为封闭式结构，挂墙明装或暗装于墙体内。箱体采用冷轧钢板折弯焊接而成，表面采用静电喷塑处理，既美观又具有防护性能。箱门与箱体都焊有接地螺钉并用多股软线连接，具有良好的接地保护。产品外壳防护等级可达IP54，符合GB7251.1及IEC60439，等标准。
型号 | 铁料厚度 | 外形尺寸 | 安装尺寸 | 底板 | 门锁数量 | ||||
深 | 高 | 宽 | 高 | 宽 | 高 | 宽 | |||
JXF一2520114 | 1.2 | 250 | 200 | 140 | 290 | 150 | 170 | 158 | 1 |
JXF一3025114 | 1.2 | 300 | 250 | 140 | 340 | 200 | 220 | 208 | 1 |
JXF一3025118 | 1.2 | 300 | 250 | 180 | 340 | 200 | 220 | 208 | 1 |
JXF一3030114 | 1.2 | 300 | 300 | 140 | 340 | 250 | 220 | 258 | 1 |
JXF一3030118 | 1.2 | 300 | 300 | 180 | 340 | 250 | 220 | 258 | 1 |
JXF一4030114 | 1.2 | 400 | 300 | 140 | 440 | 250 | 320 | 258 | 1 |
JXF一4030/20 | 1.2 | 400 | 300 | 200 | 440 | 250 | 320 | 258 | 1 |
JXF一5040114 | 1.5 | 500 | 400 | 140 | 540 | 350 | 420 | 358 | 1 |
JXF一5040120 | 1.5 | 500 | 400 | 200 | 540 | 350 | 420 | 358 | 1 |
JXF一5040123 | 1.5 | 500 | 400 | 230 | 540 | 350 | 420 | 358 | 1 |
JXF一6040114 | 1.5 | 600 | 400 | 140 | 640 | 350 | 520 | 358 | 2 |
JXF一6040120 | 1.5 | 600 | 400 | 200 | 640 | 350 | 520 | 358 | 2 |
JXF一6040123 | 1.5 | 600 | 400 | 230 | 640 | 350 | 520 | 358 | 2 |
JXFI一6050114 | 1.5 | 600 | 500 | 140 | 640 | 450 | 520 | 458 | 2 |
JXFI一6050120 | 1.5 | 600 | 500 | 200 | 640 | 450 | 520 | 458 | 2 |
JXFI一6050123 | 1.5 | 600 | 500 | 230 | 640 | 450 | 520 | 458 | 2 |
JXFI一7050116 | 1.5 | 700 | 500 | 160 | 740 | 450 | 620 | 458 | 2 |
JXFI一7050120 | 1.5 | 700 | 500 | 200 | 740 | 450 | 620 | 458 | 2 |
JXFI一7050123 | 1.5 | 700 | 500 | 230 | 740 | 450 | 620 | 458 | 2 |
JXFI一8060120 | 1.5 | 800 | 600 | 200 | 840 | 550 | 720 | 558 | 2 |
JXFI一8060123 | 1.5 | 800 | 600 | 230 | 840 | 550 | 720 | 558 | 2 |
JXFI一8060125 | 1.5 | 800 | 600 | 250 | 840 | 550 | 720 | 558 | 2 |
JXFI一10080120 | 1.5 | 1000 | 800 | 200 | 1040 | 750 | 920 | 758 | 2 |
JXFI一10080125 | 1.5 | 1000 | 800 | 230 | 1040 | 750 | 920 | 758 | 2 |
JXFI一10080130 | 1.5 | 1000 | 800 | 260 | 1040 | 750 | 920 | 758 | 2 |
