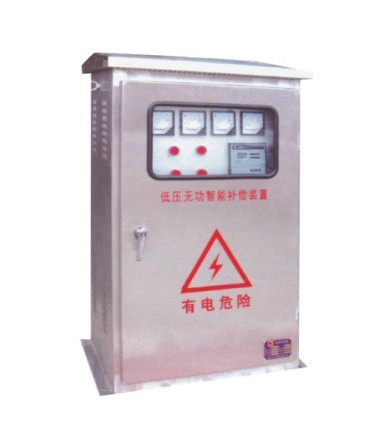

一、概述
GGJ型低压无功智能补偿装置采用计算机辅助设计(CAD)，引入微电脑控制，对无功量实行智能化跟踪补偿，其结构合理，技术先进，广泛应用于低压电网，提高功率因数.减少无功损耗，改善供电质量，是新一代的节电产品。
专用于容130-600kVA三相变压器的无功功率补偿。
二、使用环境条件
三、型号及含义

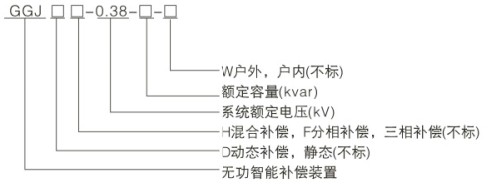

GGJ口口 一 0.38 一 口 一 口
W户外，户内(不标)
额定容量(kvar)
系统额定电压(kV)
日混合补偿，F分相补偿，三相补偿(不标)
D动态补偿，静态(不标)
无功智能补偿装置
四、功能及特点
4.1采用智能控制器控制，功能齐全，性能可靠，补偿方式自动;可将功率因数提高致0.9以上;
4.2实时显示电网功率因数，显示范围:滞后(0.00-0.99)，超前((0.00-0.99);
4.3具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能;
4.4记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进入运行状态，无须人员值守;
4.5可根据电网负荷平衡状况，采取分相补偿或混合补偿;
4.6抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲，高于国家专业标准。
五、主要技术参数
5.1额定电压:0.38-0.66kV;
5.2额定频率:50Hz;
5.3额定容量:1一600kvar;
5.4适用电压范围:(0.85-1.1)倍额定电压;
5.5最大允许电流:1.3倍额定电流;
5.6控制回路:1一16回路;
5.7投切时间:1一150S/次，可调;
5.8工作方式:自动，连续运行。
六、可配电网检测功能
6.1实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度;电压电流总畸变率和2-25次谐波含量;
6.2具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测试，参数设置和时实测量数据及纪录数据的读取;
6.3数据分析功能:可对运行负荷数据进行分析处理、统计查询;综合分析供电质量，计算电压合格率.供电负荷率.可靠率及最大负荷率;分时段查询功率因数、有功功率和无功功率;绘制各相电压、电流、功率因数等曲线图;打印综合分析及统计报表。
七、订货须知
7.1确定变压器额定容量，二次侧额定电压.二次侧电流互感器变比;
7.2确定无功负荷状况和受电自然功率因素，被补偿系统和设备的工作总电流及波动范围;负荷特性为冲击性负荷、波动负荷还是常规稳态负荷;
7.3装置型号、类型、总容量;

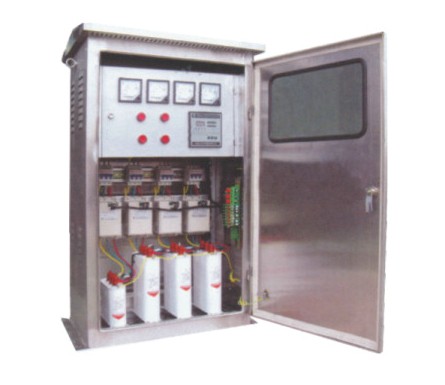

7.4装置为户外箱式，所用材料:普钢/不锈钢以及箱体的颜色;

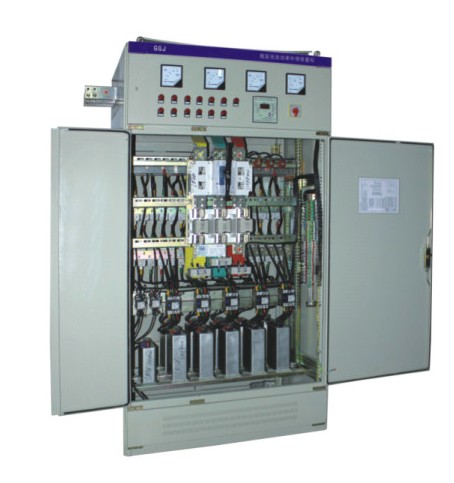

7.5装置为户内柜式，装置的颜色;若需与其他配电柜并柜，需说明其他配电柜的型号、拼柜方式;
7.6户外柱上安装，可单杆安装或双杆安装。

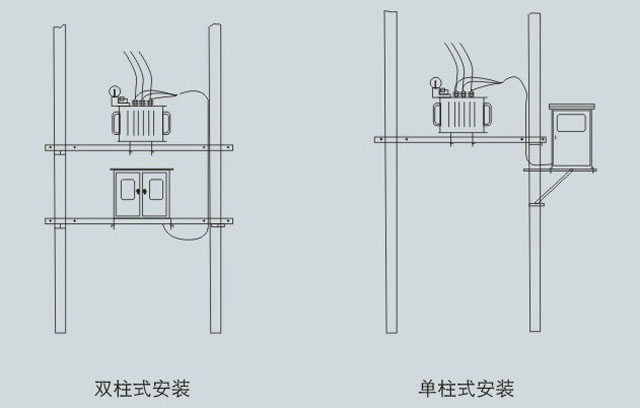

八、户外柱上安装方式(下图)
