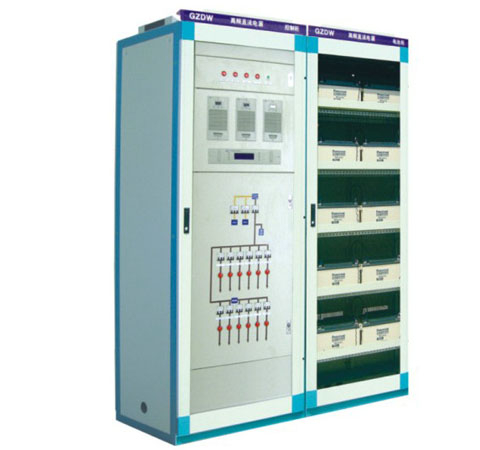

GZD(W)系列(微机控制)直流电源柜

一、概述

GZD(W)系列(微机控制)直流电源柜应用于大中小型发电厂和变电站，作为正常运行和事故状态下的高压开关分合闸、继电保护、自动控制、事故照明、灯光和音响信号等所需的直流电源:也可应用于冶金、铁道、矿山、石化、邮电、通讯、医疗卫生、银行、宾馆、高层建筑和计算机网络等行业所需的直流电源;微机控制直流电源柜可用于无人值守、远程集中监控的发电厂、变电站和其他行业的直流电源。

二、型号及含义

三、使用环境条件

3.1海拔高度:不超过2000m;

3.2环境温度:-5℃一+40℃;

3.3相对湿度:日平均值不大于95%，月平均值不大于90%;

注:特殊条件可与本公司协商解决。

四、主要功能

4.1采用全自动均流N+1冗余模块化设计。选配灵活。扩容方便。

4.2运行可靠:文流双路输入自动切换。该产品设有二台充电浮充，电浮充电装置互为备用.系统切换方便。

4.3运行稳定:该产品抗干扰性能好。稳流、稳压精度高，纹波系数小。

4.4电池使用寿命长:该产品能严格按照蓄电池充电曲线对蓄电池进行充电、浮充电，避免对充或欠充现象。微机控制型具有电池巡检功能。

4.5多重保护:该产品能对各工作点跟踪检测.软件与硬件保护相结合。绝缘检测装置随时监察母线绝缘状况。

4.6远动通讯:徽机控制直流电源柜能与上位微机通讯。能实现集中监控和无人值班。

4.7智能监控单元:选用先进的单片机或PLC为核心。对系统各项参数在线检侧及报替。

4.8全中文人机界面.操作灵活方便。

五、主要技术参数

5.1输入电源电压:三相文流380V±10%，50Hz±5%,

5.2输出直流电压额定值:24V; 48V; 110V; 220V;

5.3输出直流电流额定值:5A、8A、10A、15A、20A、30A、40A、50A、80A、100A、150A、200A、250A、300A、350A、400

5.4蓄电池额定容量:10Ah、20Ah、38Ah、40Ah、50Ah、60Ah、65Ah、80Ah、10OAh、150Ah、200Ah、250Ah、300Ah、400Ah、500Ah、600Ah、800Ah、1000Ah。

5.5电压调节范围(见表2)

5.6输出直流电流调节范围:额定值的0-100%。

5.7稳压精度:<±0.5%。

5.8稳流精度:<±0.5%。

5.9纹波系数:<0.1%。

5.10整机噪声:<%55db。

5.11主变压器温升:<70℃。

5.12工作方式:连续工作。

5.13效率>90%。

5.14防护等级:IP20-IP30。
