一、概述

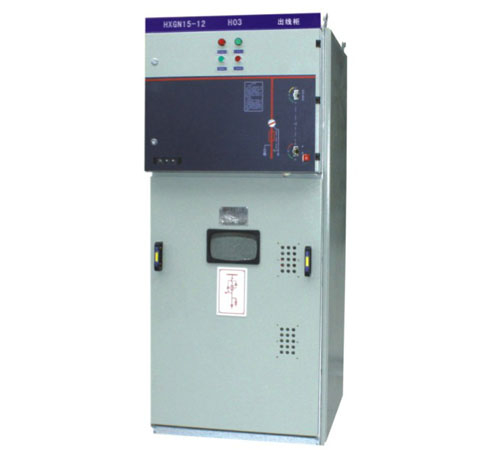

HXGN15-12(SF6)型单元式交流金属封闭环网开关设备(以下简称环网柜)。
环网柜的主开关、操作机构及元器件采用AB日公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装AB日公司原装HAD/US型SF6。断路器或VD4-S型真空断路器。其操作方式分为动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到I P3X.并有可靠的机械联锁和防误操作功能。本产品具有体积小、重且轻、外形美观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
HXGN15-12 (SF6)型单元式文流金属封闭环网开关设备.适用干文50Hz,12kV的电力网络中.作为电能的接受和分配之用。
柜内主开关为SF6开关
二、型号及含义
三、使用环境条件
3.1环境温度:上限+40℃，下限一25℃;
3.2海拔高度:海拔高度不超过2000m;
3.3相对温度:日平均值不大于95%;月平均值不大于90%;
3.4周围环境:周围空气不受腐蚀气体或可然性气体、水蒸气等明显污染。
四、主要技术参数
序号 | 名称 | 单位 | 数值 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | HZ | 50 |
3 | 主母线额定电流/熔断器最大额定电流 | A | 630，125 |
4 | 主回路、接地回路额定短时耐受电流 | kA/S | 20，3 |
5 | 主回路、接地回路额定峰值耐受电流 | kA | 50 |
6 | 主回路、接地回路额定短路关合电流 | kA | 50 |
7 | 负荷开关满容量开断数 | 次 | 100 |
8 | 熔断器开断电流 | kA | 31.5，40 |
9 | 额定闭环开断电流 | A | 630 |
10 | 额定转移电流 | A | 1600 |
11 | 机械寿命 | 次 | 2000 |
12 | 1min工频耐国峰值相对、对地/隔离断口 | kV | 42，48 |
13 | 雷电冲击耐受电压(峰值)相间、对地/隔离断口 | kV | 75，85 |
14 | 二次回路1min工频耐压 | kV | 2 |
15 | 防护等级 | IP3X |
五、产品结构
柜体结构
5.1环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，其一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限地保降人身安装和运行设备的可靠。
5.2各间隔小室
a.母线室
母线室位于柜的顶部并连接相邻开关柜。
b.负荷开关是独立单元，内部充以SF6气体。
C.电缆室
大约75%空间是用于电缆连接、熔断器、接地开关和CT, PT安装。
d.机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、
带电显示器和联锁。
e.继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
f.断路器室
一个断路器(SF6或真空)能置于负荷开关之下方。
5.3压力释放
a.上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
b.下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压
