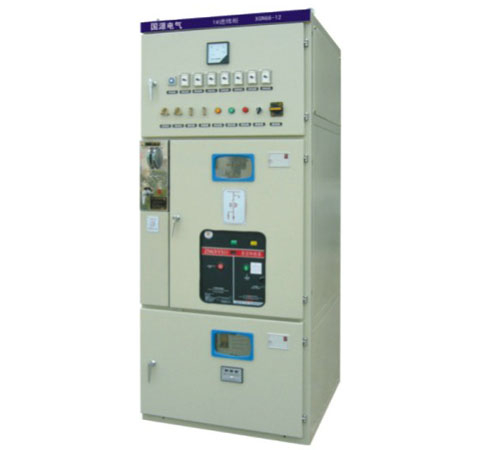

一、概述
XGN66-12型箱式固定式文流金属封闭开关设备(以下简称开关柜)适用于3.6-12kV二相文流50Hz系统中作为接受与分配电能的装置，适合于频繁操作的场所和配装油开关的开关柜改造之用。其母线系统为单母线系统和单母线分段系统。
开关柜外形美观、体积小、具有完整可靠的防误操作功能。开关柜内配装的主开关V S1-12型或ZN28-12型真空断路器，隔离开火采用GN30-12, GN19-10型隔离开关，接地开关采用JN15一12型接地开关。

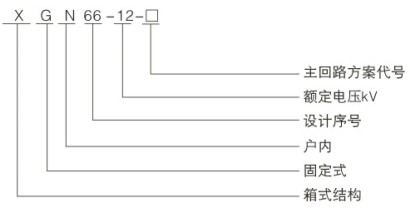

二、型号及含义
三、使用环境条件
3.1环境温度:最高+40℃，最低-15℃;
3.2海拔高度:不超过1000m:
3.3相对湿度:日平均值不大于95%，月平均值不大于90%;
3.4地展强度不超过8级:
四、主要技术参数
开关柜主要技术参数
序号 | 项目 | 单位 | 技术参数 |
1 | 额定电压 | KV | 3.6，7.2，12 |
2 | 额定电流 | A | 630，1250 |
3 | 额定短路开断电流 | KA | 20，25，31.5 |
4 | 额定短路关合电流 | KA | 50，63，80 |
5 | 额定短时耐受电流(4S有效值) | KA | 20，25，31.5 |
6 | 额定峰值耐受电流(峰值) | KA | 50，63，80 |
7 | lmin工频耐受电压 | KA | 42 |
8 | 雷电冲击耐受电压 | KA | 75 |
9 | 辅助回路lmin工频耐受电压 | KA | 2 |
10 | 防护等级 | IP3X | |
11 | 外形尺寸(电缆出线、宽x深x高) | MM | 950x950x2300(常规) |
五、产品结构
5.1开关柜示意图（图1）
5.2开关柜为箱式同定式结构.柜体由薄板和角钢焊接向成。开关柜后上部为主母线事.室顶部设有压力释放装置:前上部为继电器室。小母线可从室底部用电缆连接，开关柜中下部贯通，母线室通过GN30型旋转式隔离开关与中下部保持电气连接;中部安装真空断路器.下部安装接地开关或出线侧隔离开关;后部安装电流互感器、电压互感器、避雷器.一次电缆从柜后下部出线;柜底布置有接地母线，贯穿于整排开关柜;隔离开关与接地开关在柜前左部操作。
5.3开关柜采用相应的机械闭锁装置，此闭锁结构简单.操作方便.五防可靠。
a.本闭锁只有在断路器确实分断后，才能将手柄从“工作”位里拉出右旋至“分断”闭锁位置，分合隔离开关，防止了带负荷分合隔离开关。
匕.当断路器和上下隔离均处于合闸状态.手柄处于“工作位置”时，前柜门不能打开，防止误入带电间隔:
c.当断路器和上下隔离开关均处于合闸状态.手柄不能转至“检修”或“分断闭锁”位置，避免误分断路器，当手柄处在“分断闭锁”位置时.只能分上下隔离，不能合断路器，避免了误合断路器。
d.当上下隔离未分闸.接地开关就不能合上，手柄不能从“分断闭锁.位置旋至“检修”位置，可防止带电挂地线。
注:根据开关设备方案不同.有的方案不带下隔离，或将下隔离改用接地开关.其闭锁和五防均能达到要求。
六、使用与操作
6.1停电操作(运行一检修)
开关柜处于工作位置，即上下隔离(接地开关处于分闸状态.如有)和断路器处于合闸状态。门已锁好，并处于带电运行中.此时手柄处于“工作”位置。
a.常规出线柜或上进线柜:
先分断路器.观察带电显示和分闸指示，确认已分闸后，按下手柄上的压帽，将手柄拉出旋至“分断闭锁”位置，这时断路器不能再合闸，再将操作手柄插入下隔离圆盘的操作孔内.将小把手拉下.操作手柄带动圈盘向下旋转.到下隔离分闸位置;取下操作手柄，插入上隔离口盘操作孔内.拉下小把手，从上往下旋至上隔离分闸位置;取下操作手柄，插入上接地开关回盘孔内.拉下小把手.从下往上旋推，推至上接地开关合闸位置;取下操作手柄.插入下接地开关圆盘孔内.拉下小把手.从下往上旋推.推至下接地开关合闸位里.这时可以将手柄从“分断闭锁”位置旋至“检修”位置，打开前柜门，停电操作完毕.检修人员可对断路器室及电缆室进行维护和检修。
