一、概述
FN12-12系列户内高压负荷开关及熔断器组合电器适用于12kV及以下的交流50Hz的配电系统中。作为变压器、电缆、架空线路等电力设备的控制和保护之用。特别适用于城网、农网的终端变电站及箱式变电站,用于环网、双辐射供电单元的控制和保护。熔断器-组合电器对变压器保护和断路器及其它电器相比更便捷可靠。
二、使用环境条件
周围空气温度：上限+40 ℃，下限-25 ℃ 。
海拔高度为1000m及以下。
相对湿度：月平均值不大于90%，日平均值不大于95%。
周围空气应不受腐蚀性或可燃性气体及水蒸汽体等明显污染。
无经常性剧烈运动。
耐污秽等级：Ⅱ级。

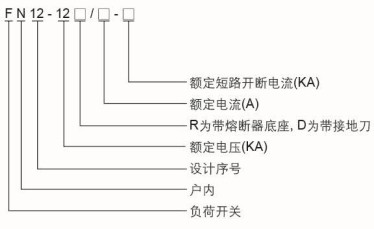

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | FN12-12D/630-20 | FN12-12D.R/100-31.5 |
1 | 额定电压 | kV | 12 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630 | 100 |
4 | 雷电冲击耐受电压 | kV | 对地及相间75，隔离断85 | |
5 | 1min工频耐受电压 | kV | 对地及相间42，隔离断48 | |
6 | 额定热稳定电流 | kA | 20(4S) | |
7 | 额定动稳定电流 | kA | 50 | |
8 | 额定关合电流(峰值) | kA | 50 | |
9 | 额定短路开断电流 | kA | 31.5 | |
10 | 额定转移电流 | kA | 1.5 | |
11 | 最大开断电流(参考值) | kA | 1.8 | |
12 | 开断空载变压器容量 | Kva | 1250 | |
13 | 额定电缆充电电流 | A | 10 | |
14 | 额定有功负载电流开断次数 | 次 | >100 | |
15 | 撞击器触发负载开关分闸时间 | S | >0.06 | |
16 | 接地开关热稳定电流 | kA | 20(2S) | 20(2S) |
17 | 接地开关热稳定电流(峰值) | kA | 50 | 50 |
18 | 电动机操作电源电压 | V | AC220、DC48 | |

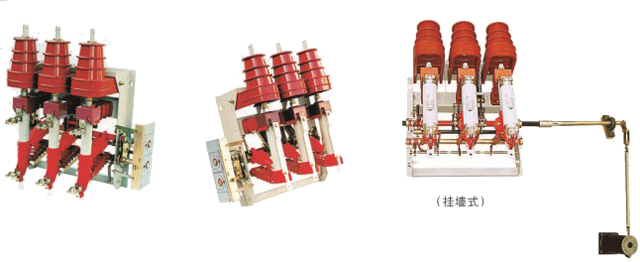

五、产品主体机构图
