一、主要技术参数
序号 | 项目 | 单位 | FZN21-12D/T630-20 | FZRN21-120R/T125-31.5 |
1 | 额定电压 | kV | 12 | 12 |
2 | 额定电流 | A | 630 | 125 |
3 | 额定短路关合电流 | kA | 50 | 50 |
4 | 额定短路开断电流(组合电器) | kA | 20 | 31.5 |
5 | 额定有功负载开断电流 | A | 630 | 630 |
6 | 4s热稳定电流 | kA | 20 | - |
7 | 动稳定电流 | kA | 50 | - |
8 | 1min工频耐受电压 | kV | 42 | 48 |
9 | 雷电冲击耐受电压 | kV | 75 | 85 |
10 | 机械寿命 | 次 | 10000 | 10000 |
11 | 额定转移电流(组合电器) | A | - | 3150 |
12 | 电动操作电源电压 | V | 交直流110、220 | 交直流110、220 |

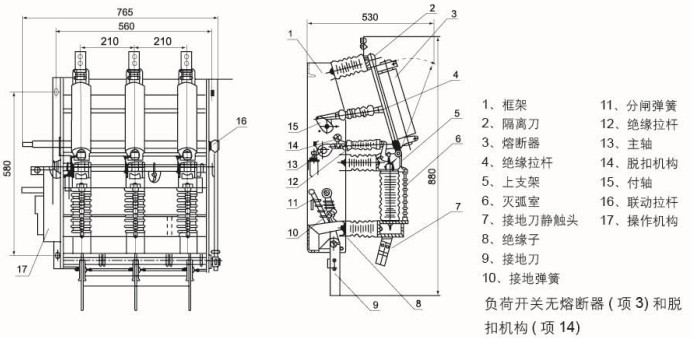

二、产品主体机构图
