一、概述

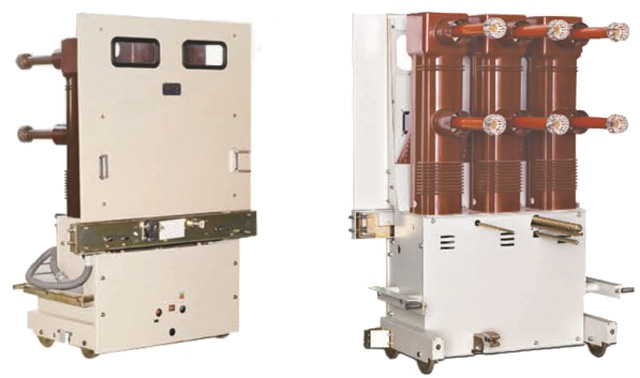

ZN85-40.5系列户内高压真空断路器,适用于三相交流50Hz,额定电压40.5kV电力系统中,可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电用。
断路器与操动机构采用上下布置结构,有效地降低了断路器的深度;
这种新型断路器专门设计的弹簧操动机构,安装在断路器框架内,其结构特点更适合断路器的上下布置形式,并成为断路器整体结构中不可分割的一部分。机构设计简单,输出曲线及其性能更适合40.5kV真空断路器的特点和要求;
总体布局合理、美观、简洁,体积小巧、操作灵活,具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点;
该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。
二、使用环境条件
周围空气温度:上限+40℃,下限-25℃;
海拔:≤1000m;
相对湿度:日平均不大于95%,月平均不大于90%;
安装场所:应无火灾、爆炸危险、严重

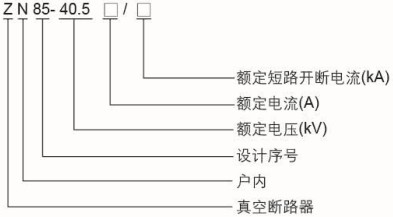

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 40.5 |
2 | 额定雷电冲击耐受电压(全波) | kV | 185 |
3 | 额定短时工频耐受电压(1min) | kV | 95 |
4 | 额定频率 | Hz | 50 |
5 | 额定电流 | A | 1250/1600/2000 |
6 | 额定短时耐受电流 | kA | 25/31.5 |
7 | 额定峰值耐受电流 | kA | 63/80 |
8 | 额定短时持续时间 | s | 4 |
9 | 额定短路开断电流 | kA | 25/31.5 |
10 | 额定短路关合电流(峰值) | kA | 63/80 |
11 | 额定操作顺序 | 0-0.3s-C0-180s-0 | |
12 | 开断时间 | ms | 80 |
13 | 额定短路电流开断次数 | 次 | 20 |
14 | 单个电容器组成电流 | A | 630 |
15 | 背靠电容器组开电流 | A | 400 |
16 | 机械寿命 | 次 | 10000 |

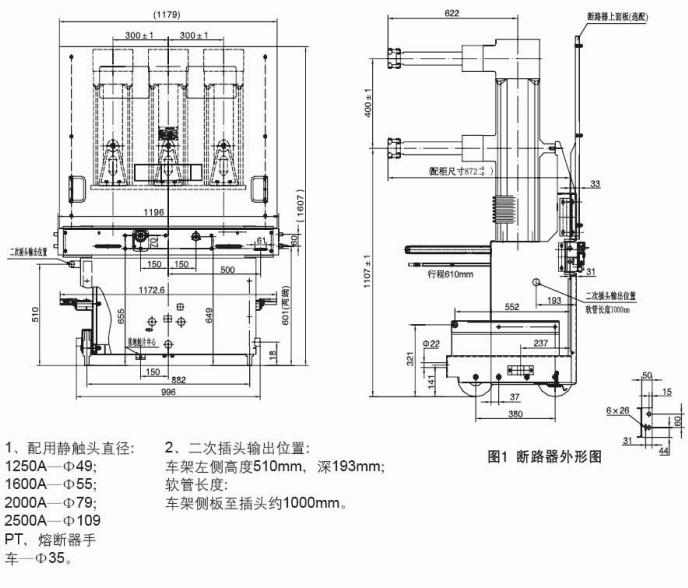

五、产品主体机构图
