一、概述
ZN23-40.5系列户内高压真空断路器,为额定电压40.5kV，三相交流50Hz户内高压配电装置。可与JYN1-35，GBC-35型开关柜配套。适用于发电厂、变电站等输配电系统的控制与保护，尤其是频繁操作的场所。
该真空断路器为手车式，结构合理、维护简便，使用安全可靠。配用CD10-Ⅱ电磁操动机构或CT19-BN弹簧操动机构。
二、使用环境条件
周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
海拔：≤1000m;
相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大
于2.2×10-3MPa，月平均不大于1.8×10-3MPa；
振福：地震烈度不超过8度；
不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所

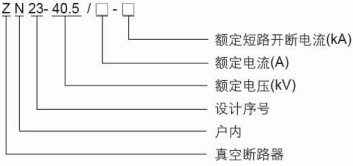

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 40.5 |
2 | 额定电流 | A | 1250 1600 2000 |
3 | 额定短路开断电流 | kA | 25 31.5 |
4 | 动稳定电流(峰值) | kA | 63 80 |
5 | 4s热稳定电流 | kA | 25 31.5 |
6 | 额定短路关合电流（峰值） | kA | 63 80 |
7 | 额定短路电流开断次数 | 次 | 20 |
8 | 额定操作顺序 | 分-0.3s-合分-180s-合分 | |
9 | 额定操频率 | Hz | 50 |
10 | 额定雷电冲击耐受电压（全波） | kV | 185 |
11 | 1min 工频耐受电压 | kV | 95 |
12 | 合闸时间 | ms | ≤75 |
13 | 分闸时间 | ms | ≤60 |
14 | 机械寿命 | 次 | 10000 |
15 | 额定工作电压 | V | AC DC110 AC DC 220 |
主要机械调整参数
序号 | 项目 | 单位 | 参数 |
1 | 触头开距 | mm | 25±3 |
2 | 接触行程 | mm | 8±2 |
3 | 平均合闸速度 | m/s | 0.6~0.9 |
4 | 平均分闸速度 | kA | 1.8~2.2 |
5 | 三相分合不同期性 | ms | ≤2 |
6 | 触头合闸弹跳时间 | ms | ≤3 |
7 | 油缓冲器缓冲行程 | mm | 15±1 |
8 | 触头允许磨损累计厚度 | mm | 3 |
9 | 各相回路电阻 | μΩ | ≤50 |

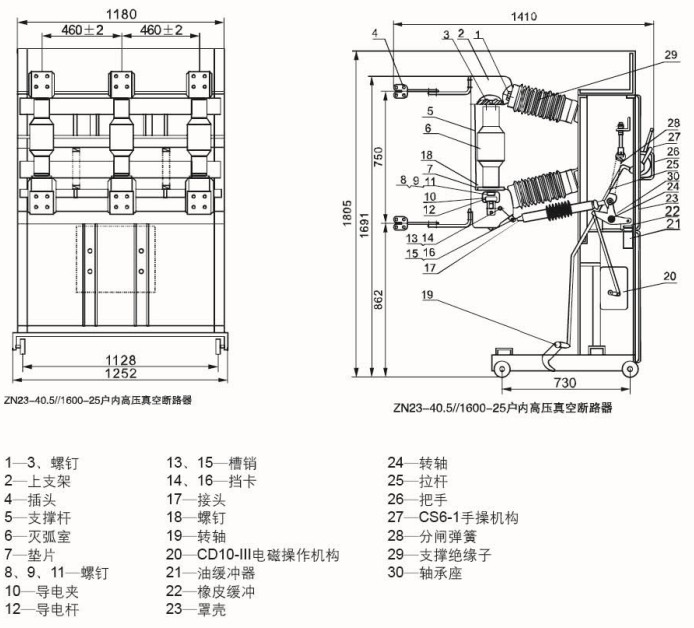

五、产品主体机构图
