一、概述

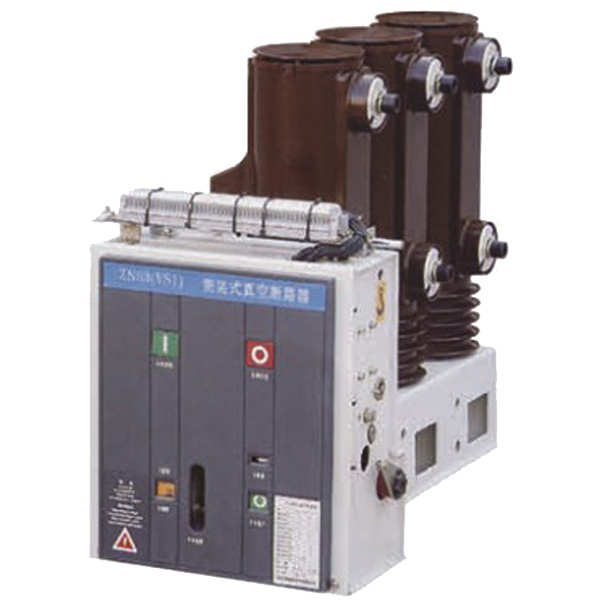

ZN63-12系列侧装式高压真空断路器系户内高压开关设备，适用于额定电压12kV，频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
ZN63-12系列测装式高压真空断路器采用固定式安装，主要用于固定式开关柜，该断路器可单独使用，又可用于环网供电、箱式变电站或各种非标供电系统。
二、使用环境条件
周围空气温度：上限+40℃,下限-40℃；
海拔：≤1000m(若海拔增高，则额定绝缘水平相应提高)；
风压：不超过700Pa(相当于风速34m/s)；
地震烈度：不超过8度；
污秽等级：IV级；
最大日温差：不超过25℃；
相对湿度：日平均不大于95%，月平均不大于90%；
无易燃、爆炸危险、化学腐蚀及剧烈振动的场所

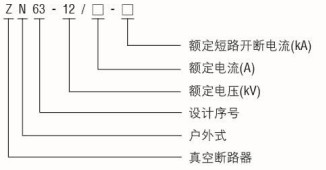

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 数值 | |||
1 | 额定电压 | kV | 12 | |||
2 | 最高工作电压 | kV | 630 | 630 | 630 | |
3 | 额定电流 | A | 1250 | 1250 | 125 | |
4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | |
5 | 额定短路关合电流 | kA | 50 | 63 | 80 | |
6 | 额定峰值耐受电流 | kA | 50 | 63 | 80 | |
7 | 4S额定耐受电流 | kA | 20 | 25 | 31.5 | |
8 | 额定绝缘水平 | 工频耐压(额定开断前后) | kV | 42(断口48) | ||
冲击耐压(额定开断前后) | kV | 75(断路84) | ||||
9 | 额定操作顺序 | 分-0.3s-合-180s-合分 | ||||
10 | 机械寿命 | 次 | 2000 | |||
11 | 额定短路开断电流开断次数 | 次 | 50 | |||
12 | 操动机构额定合闸电压(直流) | V | 110, 220 | |||
13 | 操动机构额定分闸电压(直流) | V | 110, 220 | |||
14 | 动静触头允许磨损累积厚度 | mm | 3 | |||

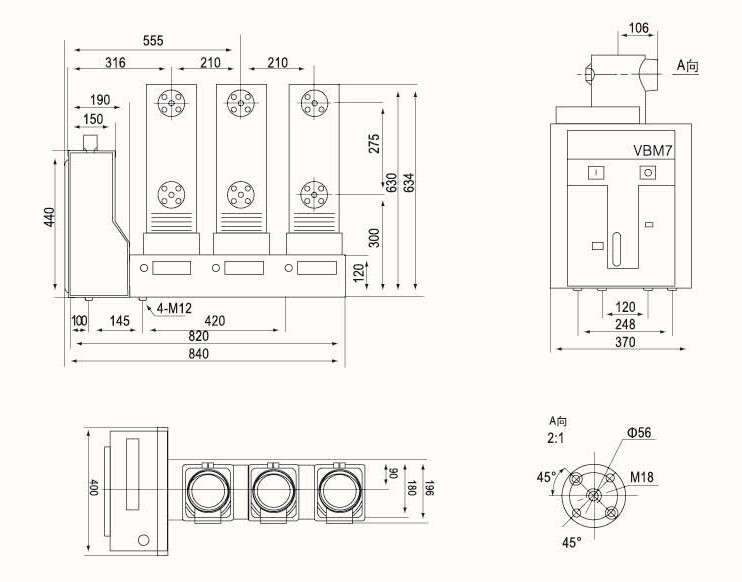

五、产品主体机构图
