一、概述

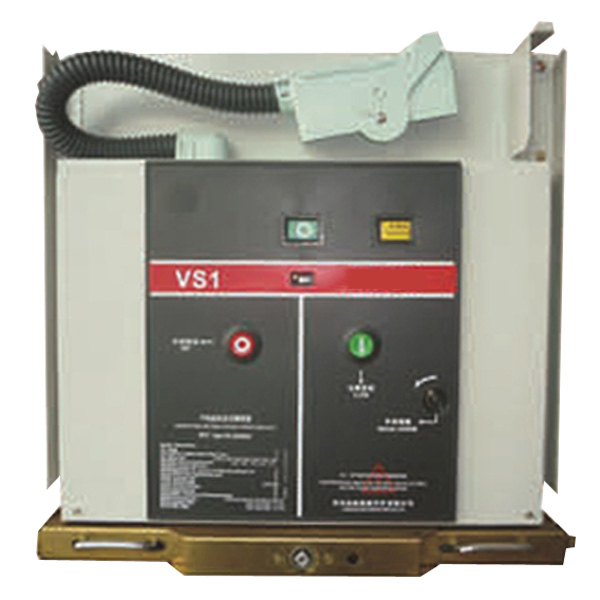

ZN63-12型户内高压真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
二、使用环境条件
周围空气温度：上限+40℃，下限-15℃;
海拔高度：≤1000m(若需增高海拔，则额定绝缘水平相应提高)；
振幅：地震列度不超过8度；
空气相对湿度日平均值不大于95％，月平均值不大于90％
无火灾、危险、严重污染、化学腐蚀及剧烈震动的场所。
三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | ||||
1 | 额定电压 | kV | 12 | 12 | 12 | 12 | |
2 | 操作电流 | A | 630 , 1250 | 630 ,1250 ,1600 | 1250 ,1600 | 2000 ,2500 ,3150 | |
3 | 额定 绝缘水平 | 1min工频耐压 | kV | 42 | 42 | 42 | 42 |
雷电冲击电压 | kV | 75 | 75 | 75 | 75 | ||
4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | |
5 | 额定短路关合电流（峰值） | kA | 50 | 63 | 80 | 100 | |
6 | 额定(峰值)耐受电流 | kA | 50 | 63 | 80 | 100 | |
7 | 额定短时耐受电流 | kA | 20 | 25 | 31.5 | 40 | |
8 | 额定短路开断电流开断次数 | 次 | 50 | 50 | 50 | 30 | |
9 | 额定短路持续时间 | S | 4 | 4 | 4 | 4 | |
10 | 额定操作顺序 | 分-t-合分-180s-合分 | |||||
11 | 机械寿命 | 次 | 20000 | 20000 | 20000 | 20000 | |

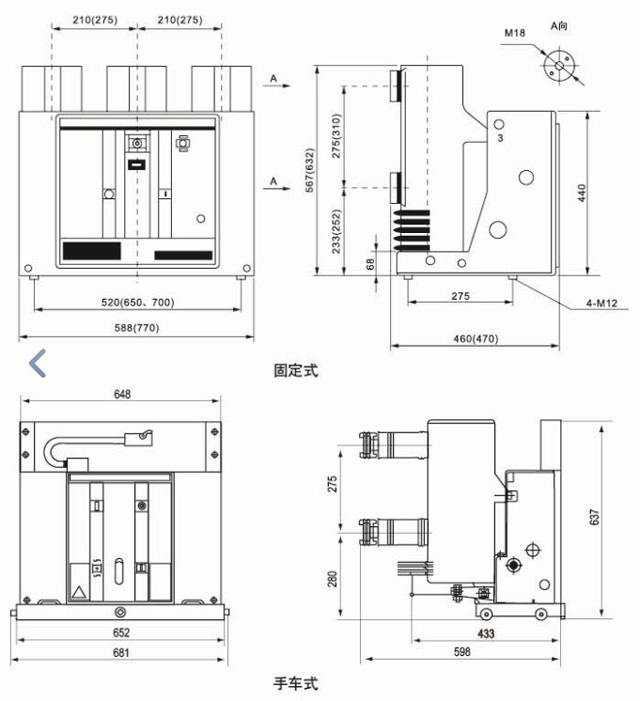

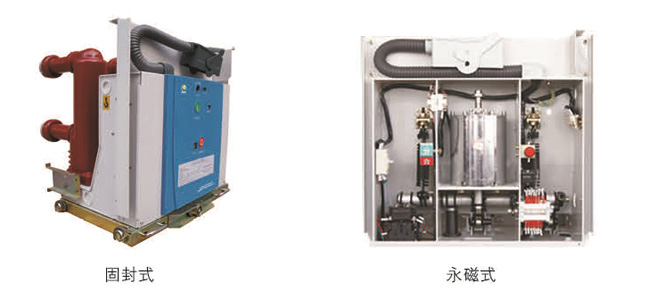

五、产品主体机构图
