一、概述
ZW27-12/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流、对电网进行切换和保护。
二、使用环境条件
周围空气温度: -40℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
来自开关设备和控制设备处部的振动或地动是可以忽略的；
污秽等级:Ⅲ级。

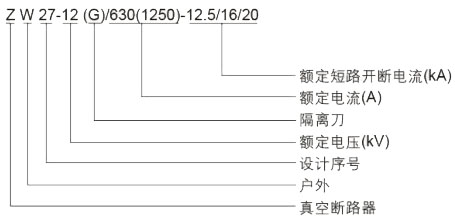

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定电流 | A | 630 1250 | ||
3 | 额定频率 | Hz | 50 | ||
4 | 额定短路开断电流 | kA | 12.5 | 16 | 20 |
5 | 额定峰值耐受电流(峰值) | kA | 31.5 | 40 | 50 |
6 | 额定短时耐受电流(4S) | kA | 12.5 | 16 | 20 |
7 | 额定短路关合电流(峰值) | kA | 31.5 | 40 | 50 |
8 | 额定短路开断电流开断次数 | 次 | 30 | ||
9 | 机械寿命 | 次 | 10000 | ||
10 | 工频耐压(1min) | kV | 42 | ||
11 | 雷电冲击耐受电压(峰值) | kV | 75 | ||
12 | 二次回路1min工频耐压 | kV | 2 | ||
13 | 净重 | kg | 150 | ||

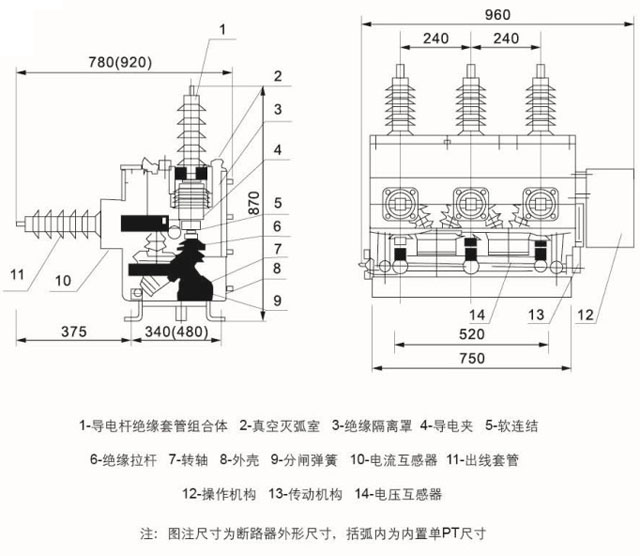

五、产品主体机构图
