一、概述
ZW6-12型户外高压真空断路器适用于12KV以下，交流50Hz的三相电力系统。主要用于农网和城网作分，合负荷电流、过载电流及短路电流之用，也可用于其它类似场所，还可作为城市区12KV级电网的分断开关。
二、使用环境条件
周围空气温度：上限+40℃，下限-40℃；
海拔：<2000m；
相对温度：日平均不大于95%，月平均不大于90%
风压：不超过700Pa(相当于风速34m/s)；
空气污秽程度按GB5582规定为1V级；
地震烈度不超过8度。

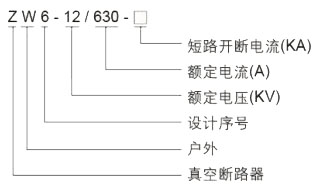

三、型号及含义
四、主要技术参数
序号 | 名称 | 单位 | 参数 | ||
1 | 额定电压 | KV | 12 | ||
2 | 额定绝缘水平 | 工频耐压 | 干式 | KV | 42 |
湿式( 对地) | 34 | ||||
雷电冲击耐压(峰值) | 75 | ||||
3 | 额定电流 | A | 630 | ||
4 | 额定频率 | Hz | 50 | ||
5 | 额定短路开断电流 | KV | 12.5、16、30 | ||
6 | 额定短路关合电流 | 31.5、40、50 | |||
7 | 额定峰值耐受电流 | 31.5、50、50 | |||
8 | 额定短路耐受电流 | 12.5、16、20 | |||
9 | 操作顺序 | 次 | 分-0.3s- 合分-180s- 合分 | ||
10 | 额定短路电流开断次数 | 30 | |||
11 | 机械寿命 | 10000 | |||
12 | 额定操作电压配CT 弹簧操作机构 | V | DC24、48V、AC DC110V、220V | ||
13 | 每相回路直流电阻 | μΩ | ≤ 200 | ||
14 | 重量 | KG | 130( 标准) | ||

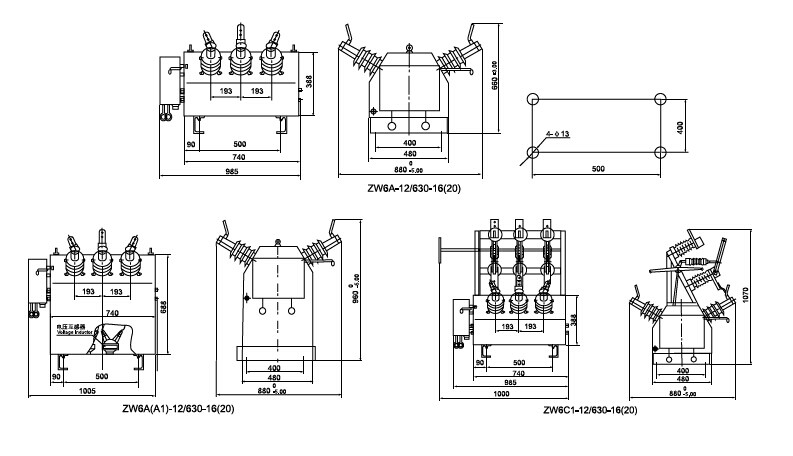

五、产品主体机构图
