一、概述
ZW10M-12型户外永磁式真空断路器采用真空灭弧原理、永磁操动机构，集成微处理技术、现代通讯技术和新型开关材料于一体。额定电压为12KV，50HZ三相交流的户外配电设备。该产品广泛适用于城网中作为分断或联络开关，或用于农网配电系统户外变电站出线开关，可以有效地完成传统的重合器的工作，分、合负荷电流和开断短路电流。可用于FTU配合，实现配网自动化。
二、使用环境条件
周围空气温度: -40℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
来自开关设备和控制设备处部的振动或地动是可以忽略的；
污秽等级:Ⅲ级。

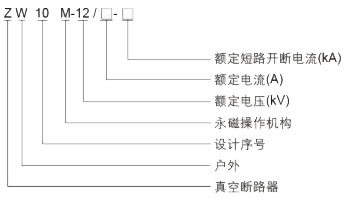

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定电流 | A | 630 1250 | ||
3 | 额定频率 | Hz | 50 | ||
4 | 额定短路开断电流 | kA | 12.5 | 16 | 20 |
5 | 额定峰值耐受电流(峰值) | kA | 31.5 | 40 | 50 |
6 | 额定短时耐受电流(4S) | kA | 12.5 | 16 | 20 |
7 | 额定短路关合电流(峰值) | kA | 31.5 | 40 | 50 |
8 | 额定短路开断电流开断次数 | 次 | 30 | ||
9 | 机械寿命 | 次 | 10000 | ||
10 | 工频耐压(1min) | kV | 42 | ||
11 | 雷电冲击耐受电压(峰值) | kV | 75 | ||
12 | 二次回路1min工频耐压 | kV | 2 | ||
13 | 净重 | kg | 150 | ||

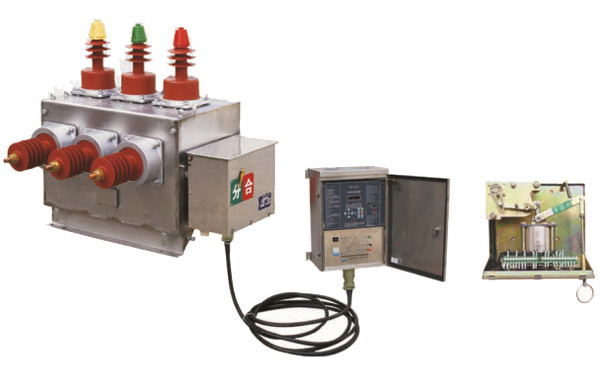

五、产品主体机构图
