一、概述
ZW8-12/630-20型户外高压真空断路器为额定电压12kV，三相交流50Hz的户外配电设备，主要用来开断、关合城市市区10kV电网的负荷电流、空载电流、短路电流。也可作农村电网和小型电力系统的分开关，是城网、农网无油化的更新换代产品。
采用真空灭弧室，空气绝缘，配以电动弹簧操作机构，使得产品灭弧能力强，短路开断次数高，无火灾爆炸危险，操作方便，是一种性能优良，实用性较强的产品。
本产品总体结构采用三相共箱式，套管进出线，箱体内为干燥空气，电动弹簧操动机构布置在箱体的侧面，可在较严酷的环境条件下可靠使用。
本产品真空灭弧室采用陶瓷外壳，杯状纵磁场触头结构,铜铬触头材料,具有优良的开断和关合短路电流能力。
该产品体积小,重量轻,外型美观.真空灭弧室和绝缘支持套管设计紧凑,出线导电杆外注硅橡胶,能适应恶劣的气候条件和污秽环境。
二、使用环境条件
周围空气温度: -40℃~+40℃；
海拔高度: 不超过2000m;
周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；
风速不超过34m/s(相当于圆柱表面上的700Pa)；
来自开关设备和控制设备处部的振动或地动是可以忽略的；
污秽等级:Ⅲ级。

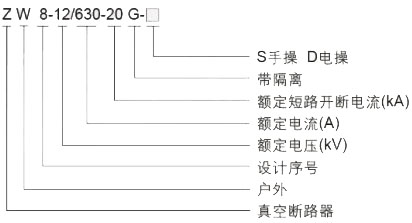

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 工频耐受 | kV | 42/48 |
4 | 雷电冲击耐压(峰值) | kV | 75/85 |
5 | 额定短路开断电流(有效值) | kA | 20 |
6 | 额定短路关合电流(峰值) | kA | 50 |
7 | 额定操作顺序 | 分-0.3s合分-180S合分 | |
8 | 额定短路电流开断次数 | 次 | 30 |
9 | 机械寿命 | 次 | 10000 |
10 | 额定操作电压(合/分闸线圈) | V | Dc220 Ac220 |
11 | 动,静触头允许磨损厚度 | mm | 3 |
12 | 隔离断口断开距离 | mm | >200 |

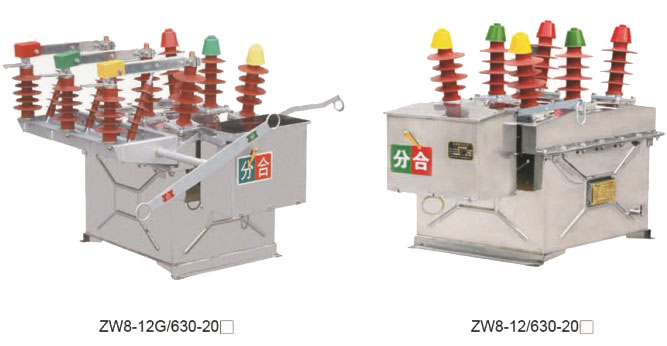

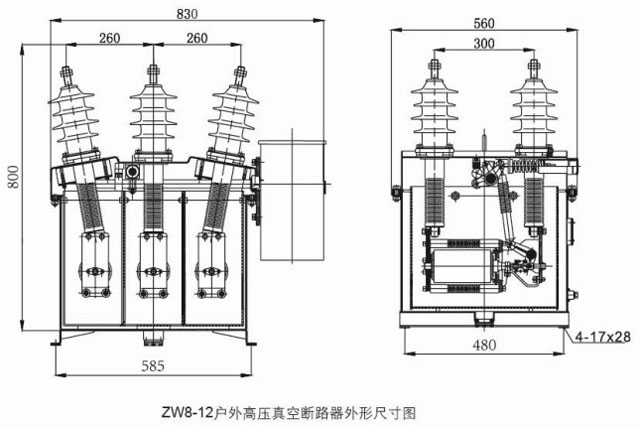

五、产品主体机构图
