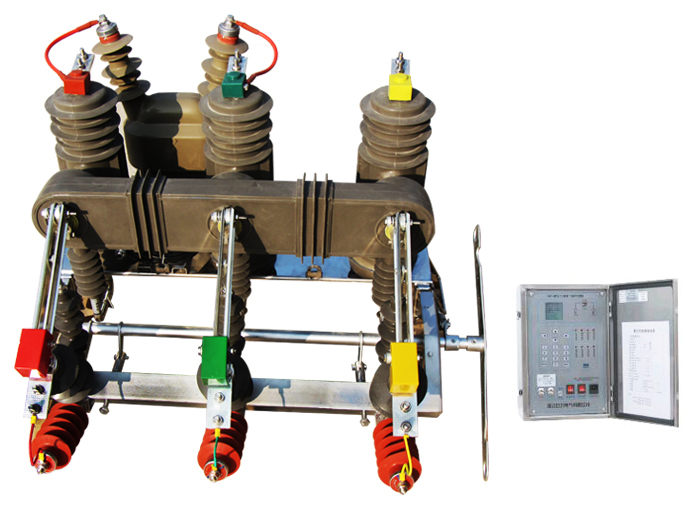

一、概述
ZWF-12L/630-20G-口户外交流真空断路器（以下简称断路器）为额定电压12KV，三相交流50HZ的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿业配电系统中作保护和控制之用，及农村电网频繁操作的场所。也可作为电网的分段开关，加装控制器后，可实现配网自动化。
二、使用环境条件
a) 海拔高度不超过1000米；
b) 周围空气温度：45℃~+40℃；日温差：日变化25℃；
c) 风速不大于35m/s；
d) 无易燃、易爆炸危险化学腐蚀及剧烈振动的场所。

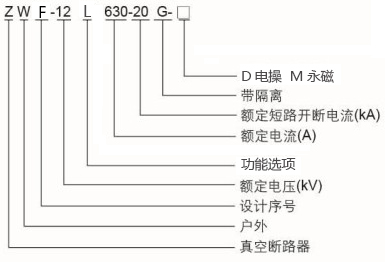

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 数值 |
1 | 额定电压 | KV | 12 |
2 | 额定频率 | HZ | 50 |
3 | 额定电流 | A | 630 |
4 | 额定短路开断电流 | KA | 20 |
5 | 额定峰值耐受电流（峰值） | KA | 50 |
6 | 额定短时耐受电流 | KA | 20 |
7 | 额定短路关合电流（峰值） | KA | 50 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐压（1min）：湿干相间、对地/断口 | KV | 30/42/48 |
11 | 雷电冲击耐受电压（峰值）相间、对地/断口 | KV | 75/85 |
12 | 二次回路1min工频耐压 | KV | 2 |
机械特性
序号 | 项目 | 单位 | 数值 |
1 | 触头开距 | mm | 9±1 |
2 | 触头超行程 | mm | 2±0.5 |
3 | 分闸速度 | m/s | 1.0±0.2 |
4 | 合闸速度 | m/s | 0.6±0.2 |
5 | 触头合闸弹跳时间 | ms | ≤2 |
6 | 相间中心距离 | mm | 340±1.5 |
7 | 三相分合闸不同期性 | ms | ≤2 |
8 | 各相导电回路电阻 | μΩ | ≤150 |
9 | 合闸时间 | ms | 25~45 |
10 | 分闸时间 | ms | 23~45 |
操动机构的电气原理图及接线图
型号 | 53ZY-CJD01B | 53ZY-CJD02B | 53ZY-CJD03B | 53ZY-CJD04B |
额定工作电压（V） | ~220 | ~110 | ~48 | ~24 |
额定电功率（W） | 40 | |||
正常工作电压范围 | 85%~110% | |||
额定工作电流（A） | 0.5 | 1.0 | 1.8 | 1.6 |
储能时间（S） | ≤8 | |||
合闸/分闸电磁铁采用螺管式电磁铁,技术参数
额定工作电压（V） | ~220 | ~110 | ~220 | ~110 | ~48 | ~24 |
额定工作电流（A） | 1.7 | 1.4 | 1.69 | 3.4 | 10 | 6.8 |
额定电功率（W） | 374 | 484 | 372 | 374 | 480 | 165 |
20℃时线圈电阻值（Ω） | 56 | 15 | 130 | 33 | 4.8 | 3.5 |
正常工作电压范围 | 分闸65%~120%额定工作电压，小于30%额定工作电压时不得分闸，合闸85%~120%额定工作电压 | |||||
过流脱扣器技术参数
额定电流5A | 20℃时线圈直流电阻值2.5Ω |
正常工作电流范围 | 90%~110%额定电流时可靠分闸，小于90%额定电流时不得脱扣 |
隔离开关技术参数
序号 | 项目名称 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 热稳定电流（有效值） | kA | 20 |
4 | 动稳定电流（峰值） | kA | 50 |
5 | 1min工频耐压 | kV | 42 |
6 | 每相回路电阻 | μΩ | ＜100 |
7 | 触刀刚合不同期 | mm | ＜2 |

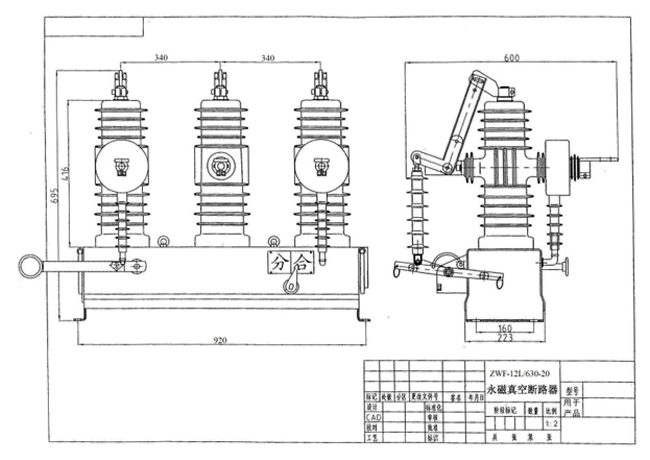

五、产品主题机构图
