一、概述

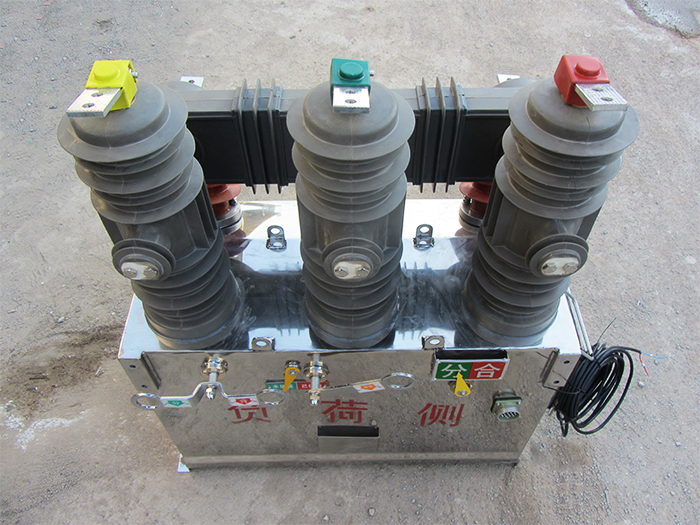

MYL-12系列分界（看门狗）户外智能高压真空断路器为额定电压12KV三相交流50HZ的户外配电设备。该断路器主要用于开断、关合电力系统中的负荷电流、过载电流及短路、速断、区分界内界外接地保护、重合闸次数可选、就地遥控及远程通讯GSM或GPRS等功能，适用于变电站及工矿企业配电系统中作保护和控制之用。12KV线路T型接线的用户内部发生故障时，其保护动作时限与变电站出线开关保护不当时，均会造成变电站出线开关保护分闸。如果故障是永久性的，变电站重合不成功，则一个中压用户界内的事故将使整条配电干线停电。这种电网中常见的波及事故，将对社会造成重大损失。MYL-12系列分界（看门狗）户外真空断路器（以下简称断路器），安装于架空线路的责任分界处，即用户进线的前端，将会自动切除用户内单相接地故障和相间短路故障，避免用户故障波及输电干线，确保非故障用户的用电平安，提高用电可靠性。
二、使用环境条件
周围空气温度: -40℃~+40℃；
海拔高度: 不超过2000m;
风速不超过34m/s(相当于圆柱表面上的700Pa)；
污秽等级:Ⅳ级；
无经常性的剧烈震动，地震烈度不超过8度；
无火灾、爆炸、化学腐蚀的场所。

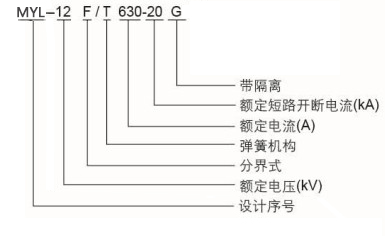

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流 | kA | 50 |
6 | 额定短时耐受电流 | kA | 20 |
7 | 额定短路关合电流(峰值) | kA | 50 |
8 | 机械寿命 | 次 | 10000 |
9 | 额定短路开断电流开断次数 | 次 | 30 |
10 | 工频耐受电压(1min):(湿)(干)相间、对地/断口 | kV | 42/48 |
11 | 雷电冲击耐受电压（峰值）相间、对地/断口 | kV | 75/85 |
12 | 二次回路1min工频耐压 | kV | 2 |
