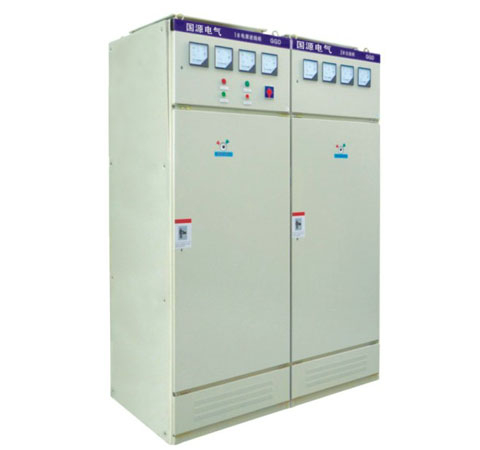

GGD低压成套开关柜

一、概述

GGD型交流低压配电柜适用于发电厂、变电站、工矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流5000A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。

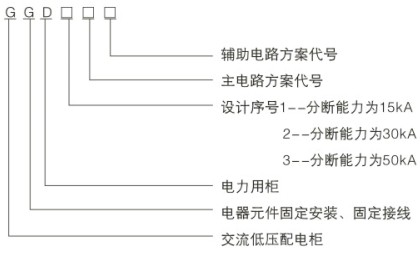

二、型号及含义

三、正常使用条件

3.1周围空气温度不高于+40℃，不低于一50℃. 24h以内的平均温度不得高于+35℃.

3.2户内安装使用，使用地点的海拔高度不得超过2000m.

3.3周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20℃时为90%)应考虑到由于温度变化可能会偶然产生凝露的影响。

3.4设备安装时与垂直面的倾斜度不超过5%.

3.5设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

3.6用户有特殊要求时与制造厂协商解决。

四、电气性能

4.1基本电气参数

4. 2主电路方案
GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的劝能变化及控制电压的变化而派生的方案和规格)。
其中:  GGD1型49个方案123个规格
GGD2型53个方案107个规格
GGD3型27个方案68个规格
主电路方案是征求了广大设计使用部门的意见选编的，增加了发电厂需要的方案。额定电流增加到3200A，适合2000kVA及以下的配
电变压器选用。此外。为适应无功补偿的据要设计了GGJ1、GGJ2电容补偿柜，其主电路4个方案.共12个规格。
4.3辅助电路方案
辅助电路的设计分供用电方案和发电厂方案两部分.GGD柜内有足够的空间安装二次元件。
4.4电器元件选择
a. GGD柜主要采用国内已能批量生产的较先进的电器元件，如ME、DW15、DW17、DW45、CM1、NM1等，同时也根据经济、合理的
原则.在充分考虑可行性的前提下保留了部分可用的老产品如DZ20等。不选用已淘汰的产品。
b.  HD13BX和HS13BX型旋转操作式刀开关为满足GGD柜独特结构的孺要而设计的专用元件.它改变了机构的操作方式。保留了老产品
的优点.是一种实用新型的电器元件。
C.如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性.一般不会因更新电器
元件造成制造和安装方面的困难。
d.为进一步提高主电路的动稳定能力，配用GGD柜专用的ZMJ型组合形组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PP0合金
材料热塑成型，绝缘强度高、自熄性能好、结构独特.只播调整积木式间块即可方便地组合成单母线夹或双母线夹，绝缘支撑时套简
式模压结构.成本低、强度高，解决了老产品爬电距离不够的缺陷。
五、结构简介
5.1 GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成.构架零件及专用配套琴件由型钢定点生产
厂配套供货.以保证柜体的精度和质量。
通用柜的零部件按模块原理设计，并有20模的安装孔。通用系数高，可以使工厂实现预生产.既缩短了生产制造周期.也提高了工作
效率。
5.2 GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数最的散热槽孔.当柜内电器元件发热后，热最上升，通
过上端槽孔排出，而冷风不断地由下端槽孔补充进柜.使密封的柜体自下而上形成一个自然风道.达到散热的目的。
5.3 GGD柜按照现代工业产品造型设计的要求.采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。
5.4柜门用转轴活动铰链与构架相连，安装、拆卸方便.门的折边处均嵌有一根山型橡塑条.关门时门与框架之间的嵌条有一定压缩行程，
能防止门与柜体直接碰撞.也提高了门的防护等级。
5.5装有电器元件的仪表门用多股软铜线与框架连接，柜内的安装件与柜架间用滚花螺钉连接，整柜构成完整的接地保护电路。
5.6柜体表面采用喷塑，附着力强，质感好.整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
5.7柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环.用于起吊和装运。
5.8柜体的防护等级为IP30.用户也可根据使用环境的要求在IP20一IP40之间选择。
