一、概述

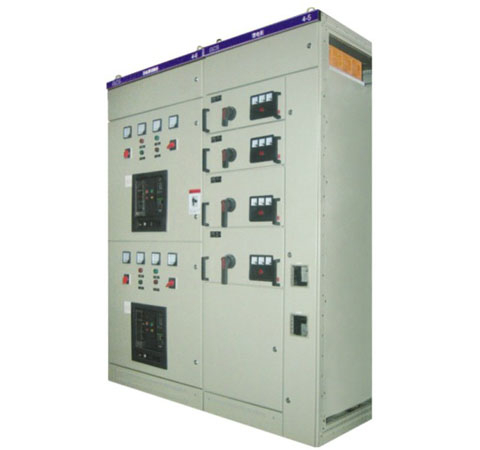

GCS型低压抽出式开关柜，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V,660V，额定电流为5000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、型号及含义
三、使用环境条件
3.1周围空气温度不高于+40℃，不低于-50℃, 24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行;
3.2户内使用，使用地点的海拔高度不得超过2000m;
3.2周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响;
3.4装置安装时与垂直面的倾斜度不超过50，且整组柜列相对平整(符合GBJ232一82标准):
3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所:
3.6用户有特殊要求时，可以与制造厂协商解决
四、主要技术参数
4.1基本技术参数见表1
序号 | 名称 | 参数 | |
1 | 主电路额定电压(v) | 交流400/660 | |
2 | 辅助电路额定电压 | 文流220、380（400)、直流110、220 | |
3 | 额定频率(Hz) | 50(60) | |
4 | 额定绝缘电压(v) | 660 | |
5 | 额定电流(A) | 水平母线 | ≤5000 |
垂直母线（MCC） | 1000 | ||
6 | 母线额定短时耐受电流(KA/1s) | 50，80 | |
7 | 母线额定峰值耐受电流(KA/0.1s) | 105，176 | |
8 | 工频试验电压(V/lmin) | 主电路 | 2500 |
辅助电路 | 2000 | ||
9 | 母线 | 三相四线制 | A.B.C.PEN |
三相五线制 | A.B.C.PE.N | ||
10 | 防护等级 | IP30.IP40 | |
4.2主电路方案
GCS柜的主电路方案共32组，18个规格.不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电
力用户的需要。额定工作电流为5000A.适用2500kVA及以下的配电变压器选用。
此外.为适用供用电提高功率因数的得要而设计了电容器补偿柜.考虑综合投资的舞要而设计了电抗器柜。
4.3辅助电路方案
GCS辅助电路图册共有辅助电路方案120个.分上下两册。上册《文流操作部分》共分63个方案，下册《直流操作部分》共有57个方案。
直流操作部分的辅助电路方案，主要用于发电厂变电站的低压厂(所)用系统。适用于200MW及以下和300MW及以上容量机组低压厂用
系统，工作(备用)电源进线.电源馈线和电动机馈线的一般控制方式。
文流操作部分的辅助方案主要用于厂矿企业及高层建筑的变电所的低压系统。有6种适用于双电源操作控制的组合方案。并设有操作电
气联锁备用自投、自复等控制电路，工程设计中可以直接采用。
直流以控制电源的为直流220V或110V，文流控制电源的为交流380V或220V，由抽屉单元组成的成套柜。220V控制电源弓}自本柜内专
设控制变压器供电的公用控制电源.公用控制电源采用不接地方式控制变压器.留有24V电源供铸要使用弱电信号灯时采用。
4.4主母线
为提高母线动热稳定能力和改兽接触面的温升.设备全部采用TMY一T2系列硬铜排.铜排采用全长镀锡，也可选用全长镀银铜母线。
a.水平母线、垂直母线分别安装于柜内母线隔离室内。
b.中性接地母线采用硬铜排。贯通水平中性接地线(PEN)或接地+中性线(PE+N).
45电器元件选择
GCS柜主要选用技术先进性能稳定指标值高的，采用引进技术国内已能批最生产的电器元件。
a，主开关
630A及以上的电源进线及馈线开关.主选DW45系列，也可选用DW48系列、AE系列、3WE或ME系列.认为有必要时，也可选用进口
的M系列或F系列。
b. 630A以下的馈线和电动机控制开关，主要选用TG系列、CM，系列、NM系列、CDM系列、TG30系列等塑壳开关。
