一、概述

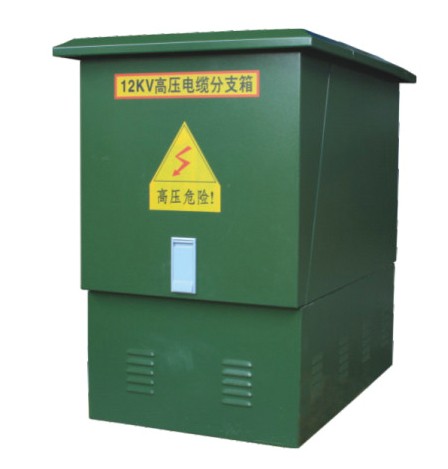

欧式电缆分接箱是近年来广泛用于电力配网系统中的电缆化工程设备,它的主要特点是双向开门、利用穿墙套管作为连接母排,具有长度小、电缆排列清楚、三芯电缆不需要大跨度交叉等显著优点。一般采用额定电流630A螺栓固定连接式电缆接头。

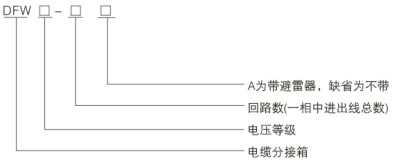

二、型号及含义
三、使用环境条件
3.1环境温度:最高气温:+40℃,最低气温-30℃
3.2风速:相当34m/s(不大于700Pa)
3.3湿度:日相对湿度平均值不大于95%
月相对湿度平均值不大于95%
3.4防震:水平加速度不大于0.4m/s²,垂直加速度不大于0.15m/s²
3.5安装地点倾斜度:不大于3°
3.6安装环境:周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染,安装地点
无剧烈震动。
注:订购本产品超出上述条件规定时.请与本公司协商。
四、主要技术参数
序号 | 名称 | 参数 |
1 | 额定电压 | 1 ZkV |
2 | 额定电流 | 630A |
3 | 动稳定电流 | 50kA/0.3s |
4 | 热稳定电流 | 20kA/3s |
5 | 1分钟工频耐压 | 42kV |
6 | 15分钟直流耐压 | 52kV |
7 | 雷电冲击耐压 | 105kV |
8 | 箱体防护等级 | IP33 |

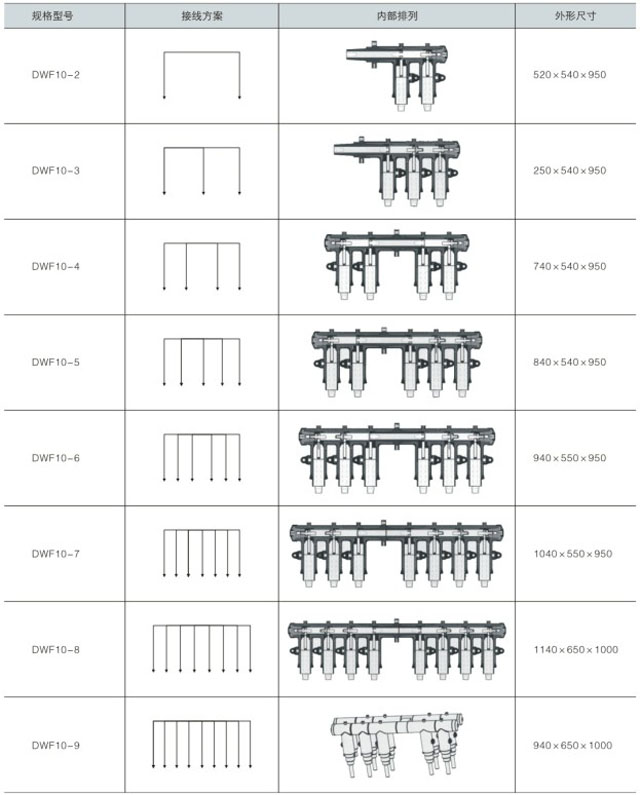

五、订货编号说明
