一、概述

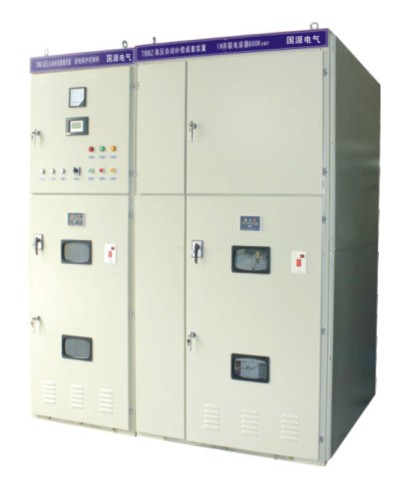

TBBZ系列高压无功自动补偿装置根据6kV,10kV供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率因数达到0.9以上。较大的优化电能质量、节损降耗，提高输配电系统的输送容量。
二、工作条件
2.1海拔高度:不高1000m ;
2.2环境温度:-25一+55℃:
2.3相对湿度:不超过85%:
2.4运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的
气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。

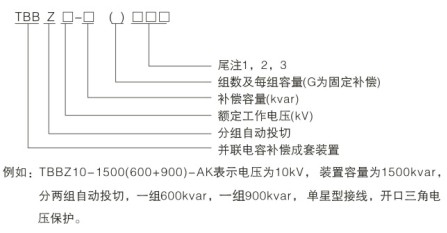

三、型号及含义
例如:TBBZ10-1500(600+900)-AK表示电压为10kV，装置容量为1500kvar,分两组自动投切，一组600kvar，一组900kvar，
四、功能及特点
4.1装置能在1.1倍额定工作电压的稳态过电压下长期运行:
4.2装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行:
4.3装置采用真空接触器投切，可频繁操作;
4.4每组电容器设有放电线圈，在5秒内可剩余电压降致50V以下;
4.5每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，不影响其他电容器的使用:
4.6单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护:
4.7大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数;具有RS232 / RS485标准通讯接口，并可实现“四遥”功能:
4.8每组可配置电抗器抑制合闸涌流或抑制谐波放大。
五、主要技术参数
5.1额定电压:6-10kV;
5.2额定频率:50Hz;
5.3额定容量:100一10000kvar
5.4分组数量:1-5组:
5.5电抗器参数选择:抑制合闸涌流，电抗率为0.1一1%;抑制5次以上谐波，电抗率为6%;抑制3次以上谐波，电抗率为12%:
六、订货须知
6.1产品的全型号，对补偿容量及分组有特殊要求请注明;
6.2是否需要微机监控仪、是户内型还是户外型;
6.3需要电抗器时，应提供谐波情况，主要是最低次谐波的次
