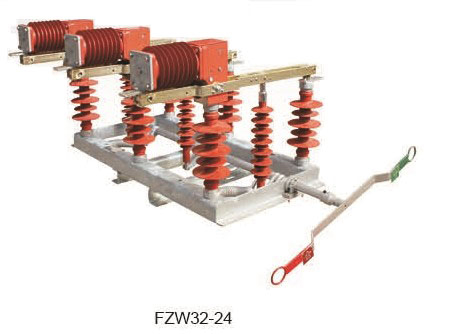

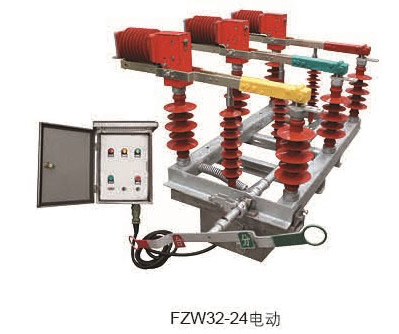

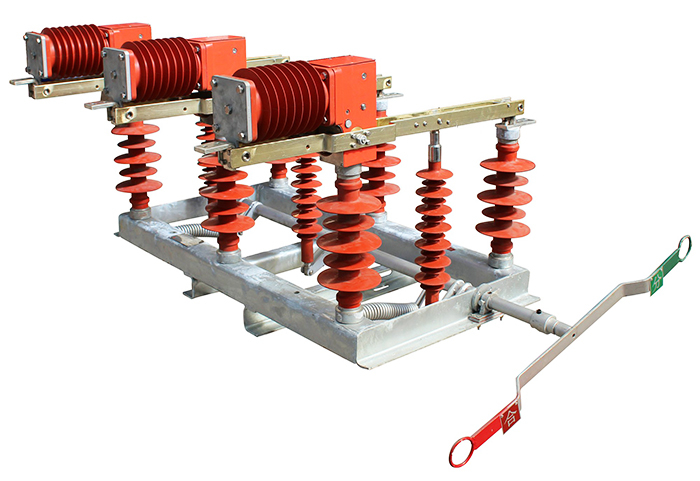

一、概述
FZW32-24/630-20户外高压隔离真空负荷开关是新一代高压电器产品，经严格的型式实验和长期试运行考核，可有效的开断线路中空载电流的负荷电流，适用于额定电压24KV、额定电流630A、三相交流50Hz的供电网络中。
二、使用环境条件
海拔不超过2000 m；
周围空气温度：上限+40℃ 下限-30℃；
相对湿度：日平均值不大于95% ，月平均值不大于90%；
无经常剧烈性振动。

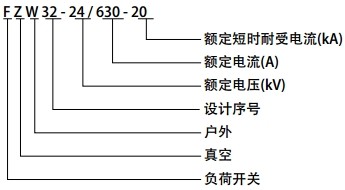

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | KV | 24 | |
2 | 额定频率 | Hz | 50 | |
3 | 额定电流 | A | 630 | |
4 | 额定有功负载开断电流 | A | 630 | |
5 | 额定闭环开断电流 | A | 630 | |
6 | 5%额定有功负载开断电流 | A | 31.5 | |
7 | 额定电缆充电开断电流 | A | 10 | |
8 | 额定空载变压器开断容量 | KVA | 1600 | |
9 | 额定开断电容器组电流 | A | 100 | |
10 | 1min工频耐受电压：真空断口、相间、相对地/隔离断口 | KV | 52/65 | |
11 | 雷电冲击耐受电压：相间、相对地/隔离断口 | KV | 125/145 | |
12 | 额定短时耐受电流(热稳定) | KA | 20 | |
13 | 额定短路持续时间 | S | 4 | |
14 | 额定峰值耐受电流(动稳定) | KA | 50 | |
15 | 额定短路关合电流 | KA | 50 | |
16 | 机械寿命 | 次 | 10000 | |
17 | 真空灭弧触头允许磨损厚度 | mm | 1 | |
18 | 手动操作力矩 | N.m | ≤200 | |
19 | 负荷开关真空灭弧室装配调整 | 触头开距 | mm | 10±0.5 |
| 平均分闸速度 | m/s | 1.5±0.2 | ||
| 三相分闸不同期 | ms | ＜5 | ||
| 三相合闸不同期 | ms | ＜5 | ||
| 带电体之间及相对地距离 | mm | ＞300 | ||
| 主回路电阻 | μΩ | ≤150 | ||

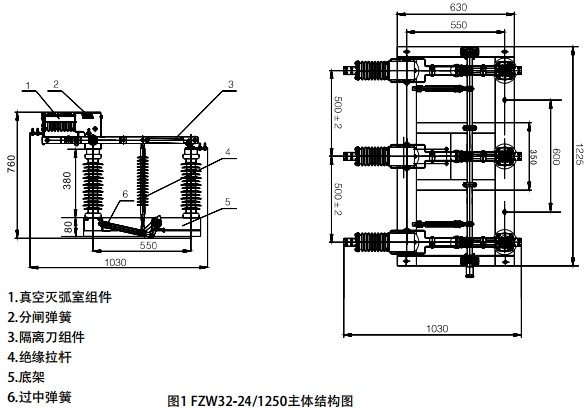

五、产品主体机构图
