一、概述

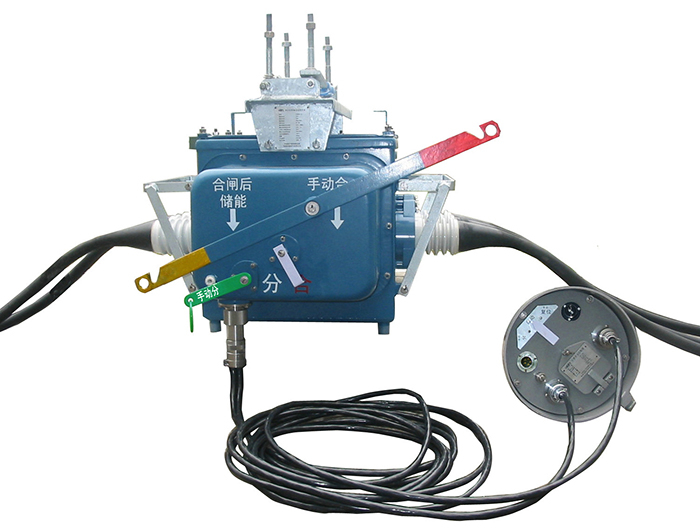

FZW28-12F型户外用户分界真空负荷开关(简称"FFK")，为额定电压12kV，三相交流50Hz的户外柱上配电开关设备，采用真空灭弧和SF6气体作为对地和相间绝缘。

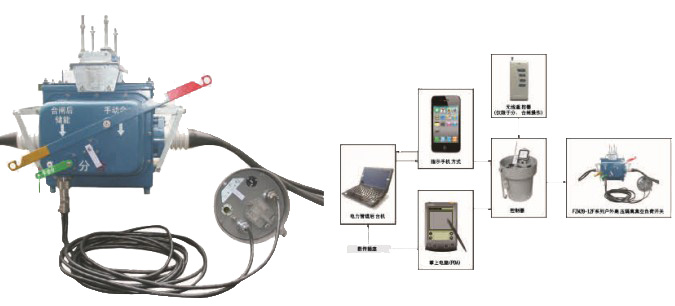

FFK的本体与FDR-01型故障检测器通过控制电缆进行电气连接，于前级重合器配合使用。具备故障检测、控制保护和通讯功能，可实现自动切除单相接地故障和自动隔离相间短路故障。
FFK适合安装于10kV配电线路用户进线的责任分界点处，或符合要求的T接处。不能串联安装运行！
二、使用环境条件
周围空气温度:上限+40℃,下限-40℃;
空气相对湿度：日平均值不大于95%，月平均值不大于90%；
海拔：≤2000m；
风压：不超过700Pa(相当于风速34m/s)；
污秽等级：Ⅳ级(爬电比距31mm/kV);
履冰厚度：≤10mm；
地震烈度：≤8度；
安装场所：应无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动等；
中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经低电阻接地。

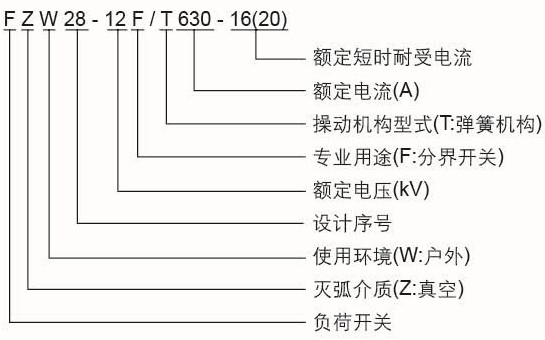

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50 | ||
3 | 额定绝缘水平 | 雷电冲击耐压 | kV | 75/85(断口) | |
| 1min工频耐压 | 干试 | kV | 42/48(断口) | ||
| 湿试 | kV | 34 | |||
4 | 额定电流 | A | 630 | ||
5 | 额定短时耐受电流及持续时间 | kA/2s | 16 | ||
6 | 额定峰值耐受电流 | kA | 40 | ||
7 | 额定短路关合电流 | kA | 40 | ||
8 | 机械寿命 | 次 | 10000 | ||
9 | 净重 | kg | 210 | ||
控制装置技术参数
序号 | 项目 | 单位 | 参数 |
1 | 工作电压 | V | AC220V |
2 | 输入工作电压频率 | Hz | 50Hz |
3 | 输入工作电压允许波动范围 | 20% | |
4 | 整机功耗 | W | 10W |
5 | 采样相电流输入值 | A | 0~100A,50A以上允许饱和 |
6 | 低电压动作值 | V | 10~140V(二次值，可鉴定) |
7 | 电量输入值允许采样误差 | 5% 饱和区不作要求 | |
8 | 过流保护动作延时时间值 | s | 0.3~1s(不可设置) |
9 | 零序电流定值 | A | 0.01~15A(可设定) |
10 | 接地动作延时时间 | s | 0.2~7200s(可设定) |

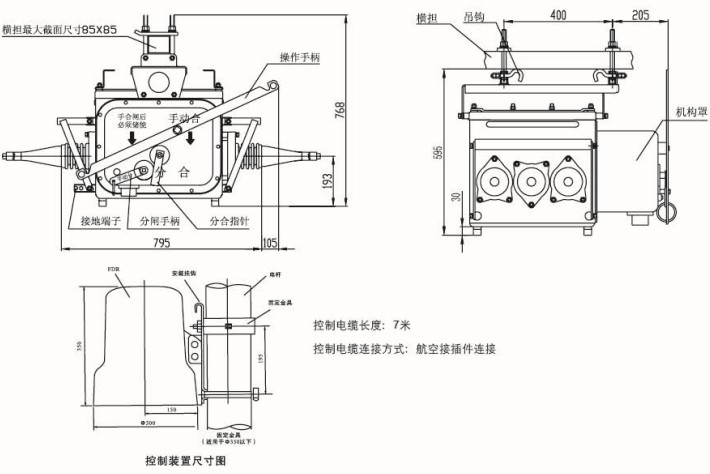

五、产品主体机构图
