一、主要技术参数
序号 | 项目 | 单位 | 参数 | |
1 | 额定电压 | kV | 12 | |
2 | 额定电流 | A | 400 | 630 |
3 | 额定短时耐受电流(热稳定) | kA/S | 12.5/4 | 2/20 |
4 | 额定峰值耐受电流(热稳定) | kA | 31.5 | 50 |
5 | 5%额定有功负载开断电流 | A | 20 | 31.5 |
6 | 额定电缆充电开断电流 | A | 10 | |
7 | 额定空载变压器开断电流 | 1250KVA变压器空载电流 | ||
8 | 额定短路关合电流 | kA | 31.5 | 50 |
9 | 1min工频耐受电压(有限值)对地相同/隔离断口 | kV | 12/48 | |
10 | 工频耐受电压隔离断口间 | kV | 53 | |

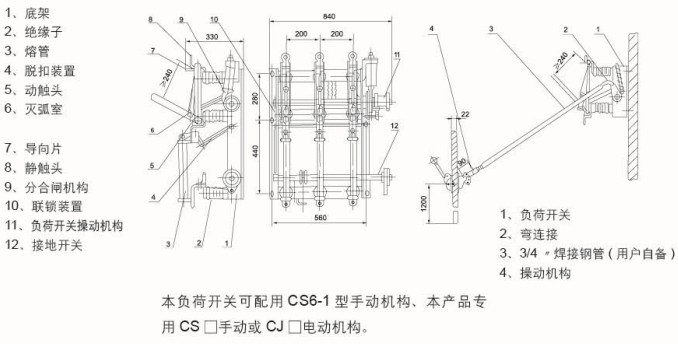

二、产品主体机构图
