一、概述
ZN12-12(ZN68-12)系列真空断路器为额定电压12kV三相交流50Hz的户内高压开关设备，本断路器的操动机构为弹簧储能式。可以用交流或直流操作，也可用手动操作，适用于发电厂、变电所等输配电系统的控制或保护，尤其适用于开断重要负荷及频繁操作的场所。
二、使用环境条件
周围空气温度:上限+40℃,下限-25℃;
海拔：≤1000m；
相对湿度：日平均不大于95%,月平均不大于90%；
安装场所：应无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动等；

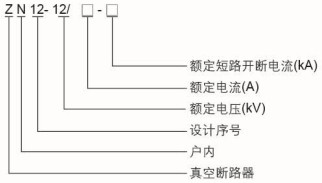

三、型号及含义
四、主要技术参数
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 操作电流 | A | 1250/1600/2000 |
3 | 额定短路开断电流 | kA | 31.5 |
4 | 动稳定电流(峰值) | kA | 100 |
5 | 4s热稳定电流（50kA为3s） | kA | 31.5 |
6 | 额定短路关合电流（峰值） | kA | 100 |
7 | 额定短路电流开断次数 | 次 | 50 |
8 | 额定操作顺序 | 分0.3s-合分-180s-合分 | |
9 | 额定雷电冲击耐受电压（全波） | kV | 75 |
10 | 额定短时工频耐受电压（1min） | kV | 42 |
11 | 合闸时间 | ms | ≤75 |
12 | 分闸时间 | ms | ≤60（50） |
13 | 机械寿命 | 次 | 20000(1~1V)10000(V~X) |

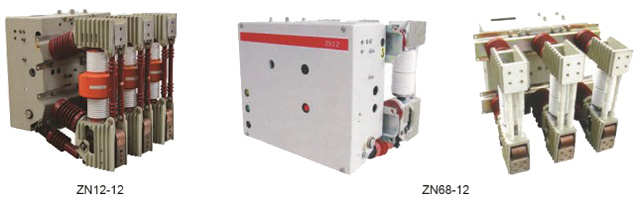

五、产品主体机构图
